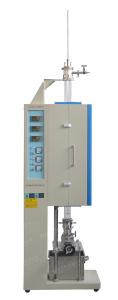

VTL1200-1200-1200立式管式淬火炉

  • 详细描述
  • 技术参数
  • 标准配置
  • 选配件
  • 视频展示

  1、瑞典Kanthal A1 电阻丝





        Kanthal A1 原丝                 国产电阻丝炉膛           VS            进口电阻丝炉膛



(1)、表面温度高可达1420

(2)、表面为不锈钢色(非常亮、客户识别时要注意)、不会生锈,使用时间再长都不会掉渣。

(3)、Kanthal电阻丝资料下载

(4)、Kanthal电阻丝网站:www.kanthal.com

(5)、电阻均衡、温场均衡性好





大部分厂家使用的首钢生产的Fe-Cr-Al Alloy doped by Mo 电阻丝       Kanthal  A1 电阻丝 电阻均匀 、 发热量均衡

有时候电阻不均衡、一部分发热量大一部分发热量小                   温场效果好



2、安装有空气开关和漏电保护器:

当电路过流或漏电时,空开会自动断开。



3、可以与电脑连接

该炉配有通讯接口和软件,可以直接通过电脑控制炉子的各个参数,并能从电脑上观察到炉子上PV和SV温度值和仪表的运行情况,炉子的实际升温曲线电脑会实时绘出,并能把每个时刻的温度数据保存起来,随时可以调出





4、炉膛





1、真空吸滤成型的优质高纯氧化铝多晶纤维固化炉膛。

2、采用日本技术成型。

3、炉膛里电阻丝的间距和节距全部按日本最优的热工技术布置、经过热工软件模拟温场

4、采用4周加热,温场更加均衡



5、可选UL认证电气板 (全部通过UL认证的进口电器)





6、认证





7、法兰



铰链式法兰(选购)           可以接电阻真空计和KF25波纹管的法兰(选购)       水冷法兰(选购)





详细技术参数

型号

VTL1200-1200-1200-I

VTL1200-1200-1200-II

VTL1200-1200-1200-III

功率

2.5  KW

2.5KW

3.5KW

炉管尺寸

Dia 60(OD) X1300 mm

Dia80(OD)X1300mm

Dia100(OD)X1300mm

电源电压

220V

相数

单相

加热元件

瑞典Kanthal  A1 进口电阻丝 (电阻丝可承诺保修2年)      点击进入资料下载

控制方式

采用宇电程序控温仪表(标配)

1、30段程序控温智能PID调节。

2、具有过温保护 断偶保护过温或断偶时电炉加热电路自动切断,,(当电炉温度超过1200度或热电偶烧断时,主电路上的交流继电器会自动断开,主电路断开,面板上ON灯熄灭,OFF灯亮,有限的保护电炉)。

3、带有485 通讯接口(选购软件时标配)

4、具有断电保护功能,即断电后再给电启动炉子时、程序不是从起始温度开始升、而是从断电时炉温开始升。

5、仪表具有温度自整定的功能



(更换进口仪表,需要另外付费,选购)



FP93控温仪表(日本岛电)            欧陆仪表                                触摸屏仪表

炉膛材料

 1、真空吸滤成型的优质高纯氧化铝多晶纤维固化炉膛。

2、采用日本技术成型。

3、炉膛里电阻丝的间距和节距全部按日本最优的热工技术布置、经过热工软件模拟温场

控制精度

 +/- 1 ℃

触发器

移相触发

电器

浙江正泰

可控硅

106/16E 德国西门康

最高温度

 温区一: 1200 ℃             温区二: 1200 ℃                           温区三: 1200 ℃

额定温度

 温区一: 1100 ℃             温区二: 1100 ℃                           温区三: 1100 ℃

升温速率

 ≤30 ℃/ Min (可根据要求修改)

推荐升温速率

≤15  ℃/ Min

热电偶型号

K型

加热段长度

420mm

真空系统



  1、单级泵 TW-1.5A                   2、 双级泵 2XZ-2                  3、 VS-0.1真空系统





  4、 VS高真空系统                       5、 恒压泵         6、英国PCG550(INFICON)电容真空计

1、一般粗略抽真空、把炉管里面的气体赶出来用:TW-1.5A单级泵即可。

2、双级泵2XZ-2 真空泵能够把管式炉炉管的真空度抽到10Pa左右。

3、VS-0.1真空系统能够把管式炉炉管内的真空度抽到0.1Pa(并配带有电阻真空计显示)。

4、VS高真空系统(该系统是由分子和机械泵组成)能够把管式炉炉管内的真空度抽到10-3 Pa。

5、恒压泵(该系统可以把管内压力控制在-100.0KPa~100.0KPa)。

6、英国(INFICON)电容真空计(测量范围3.8x10-5 -1125 Torr、可检测各种气体,包括混合气体,测量精确、重复性好、可选防腐类型PCG554)

下端真空法兰

1、为了增加抽气速率,达到更高真空的要求。可将原有软管接头更换成KF-25接口(VS-0.1和VS高真空系统接口皆为KF25)

2、如用于供气系统,可将原有软管接头更换成Φ6.35mm双卡套接头

上端真空法兰                        图片关键词

四周表面温度

   ≤45℃



标准配件

描叙

   数量


 VTL1200-1200-1200 立式管式炉

 1 台



 石英管60mm OD x 1300mm L

1根

图片关键词

不锈钢下法兰

 1 个

图片关键词

不锈钢上法兰   1个                                           图片关键词

 不锈钢炉钩

 1 个

图片关键词

 氧化铝炉塞

2个

图片关键词

石英炉塞    1个                                 图片关键词

高温手套

 1 双

图片关键词

石英坩埚

  个



K型热电偶   1个 图片关键词

 COM转USB接口(选配)

 1 套

图片关键词

  说明书

 1 份

                                   图片关键词

  软件(选配)

 1份
