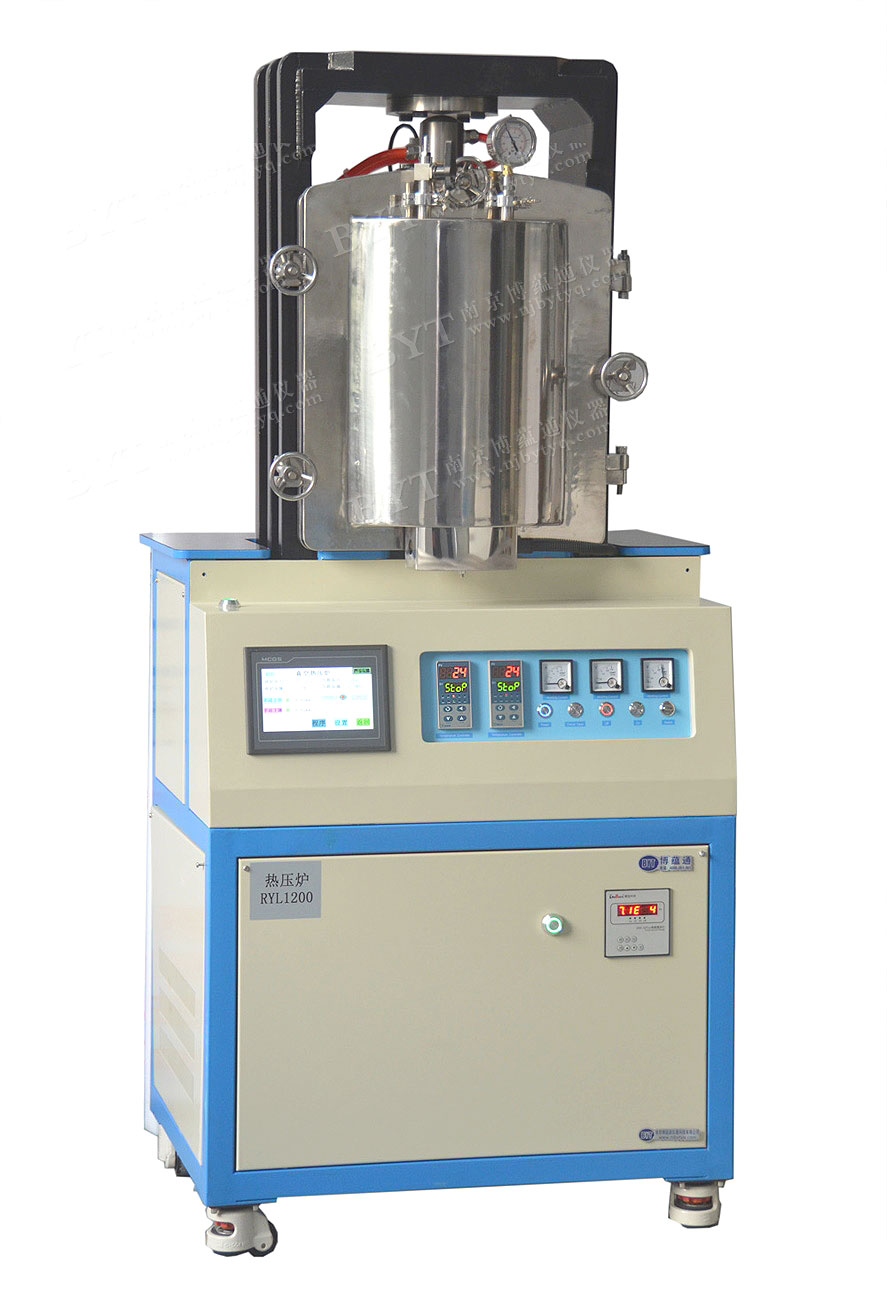

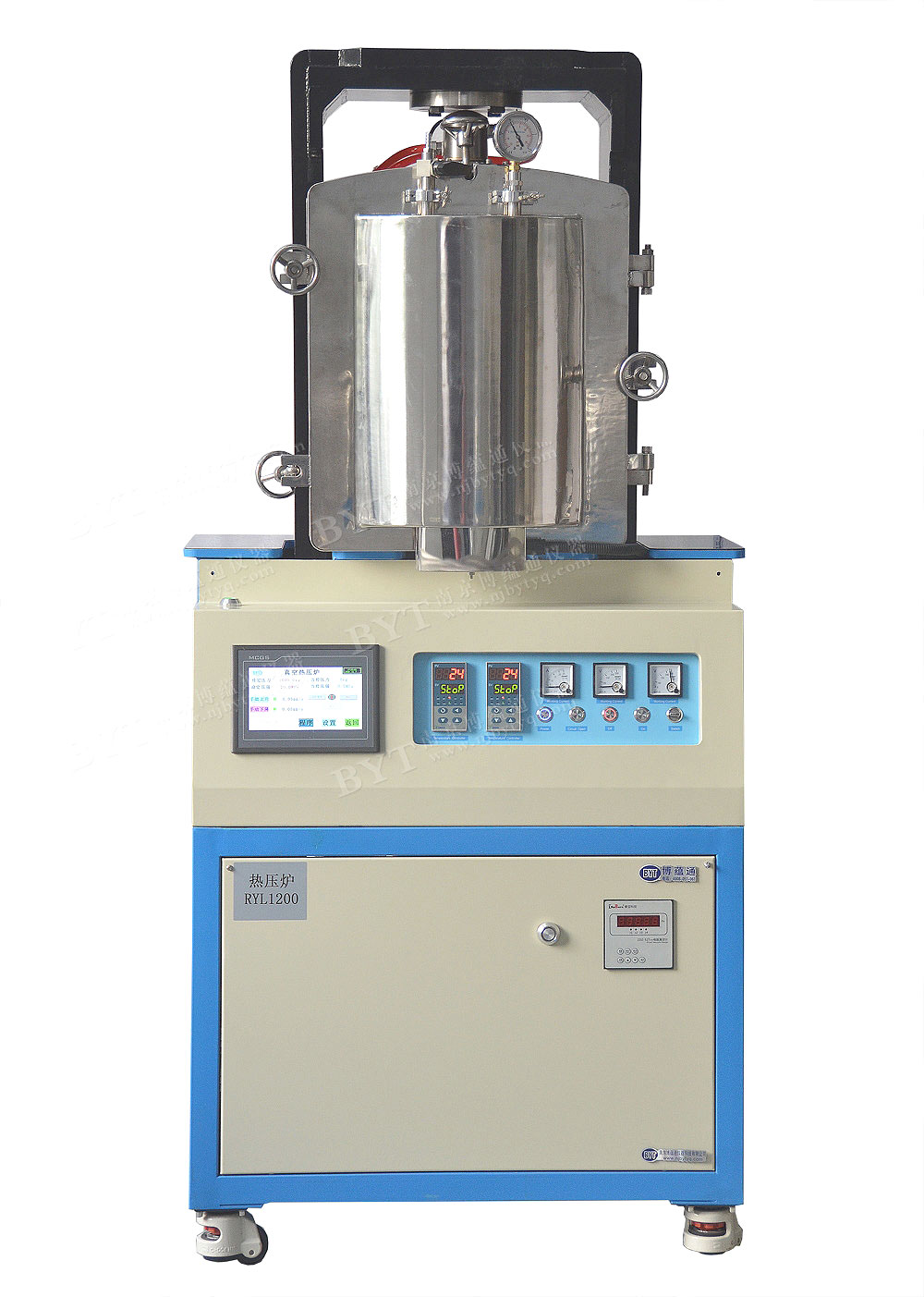

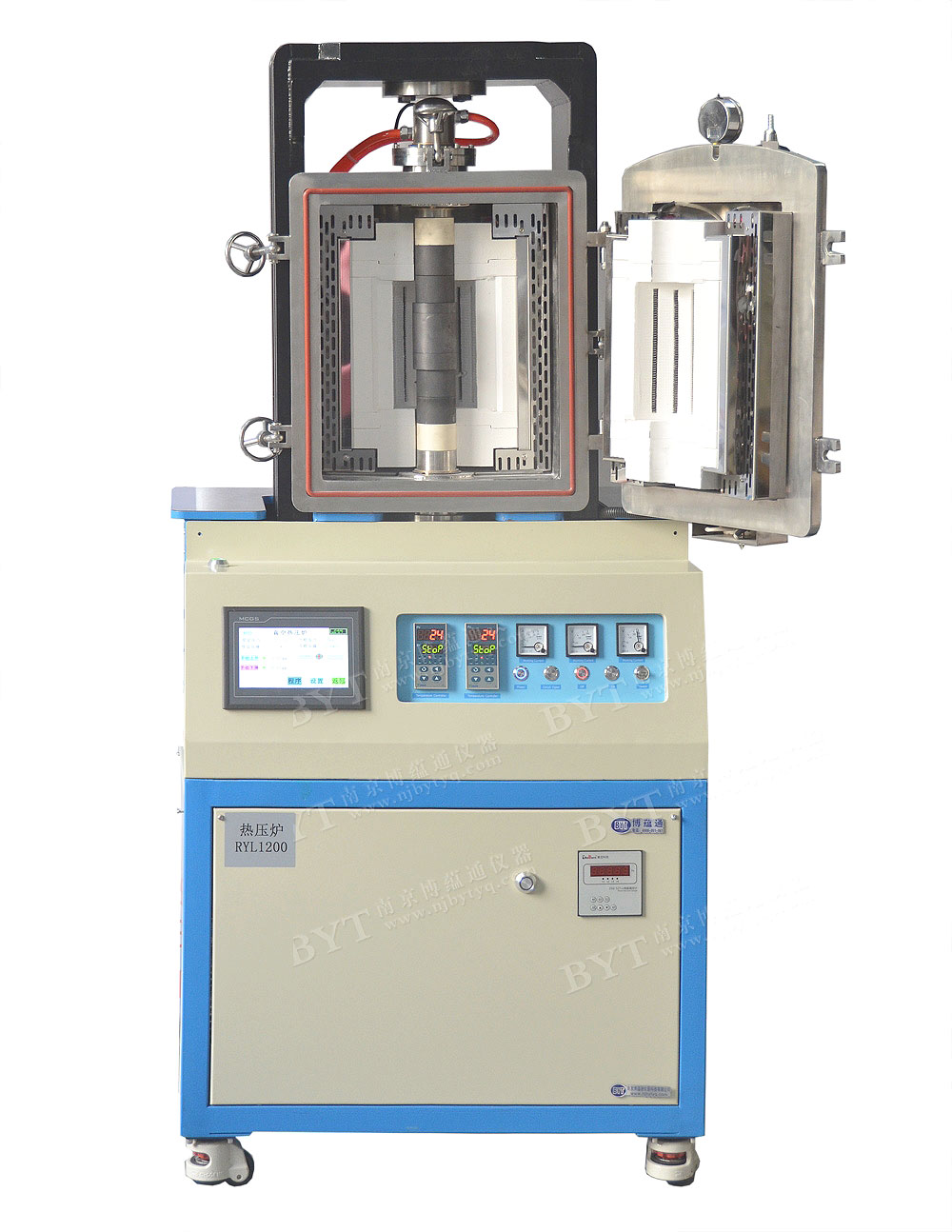

RYL1200真空热压炉

  • 20191009-3-1.JPG
  • 技术参数
  • 详细描述
  • 视频展示
  • 标准配置
  • 选配件

设备用途

真空热压炉是将真空/气氛、热压成型、高温烧结结合在一起设备,适用于粉末冶金、功能陶瓷等新材料的高温热成型。如应用于透明陶瓷、工业陶瓷等金属以及由难容金属组成的合金材料的真空烧结以及陶瓷材料碳化硅和氮化硅的高温烧结,也可用于粉末和压坯在低于主要组分熔点的温度下的热处理,目的在于通过颗粒间的冶金结合以提高其强度。

设备主要结构介绍

真空热压炉是由炉体、炉门、加热与保温及测温系统、真空系统、充气系统、水冷系统、控制系统、加压系统组成。

炉体:双层304不锈钢水冷结构,精密抛光,美观大方。

加热保温及测温系统:加热系统采用瑞典Canthal A1 电阻丝,保证了最佳的温度均匀性。保温材料采用日本进口炉膛材料,不掉粉、材料保温性能好、反射率高、温场均衡,抗热涨冷缩能力强。采用可控硅控温,配置有PID功能仪表,数显表,具有超温声光报警功能,也可选用PLC触摸屏自动控制,并保留历史数据,便于分析烧结过程。

真空系统:由机械泵、充气阀、放气阀、真空阀,真空压力表、波纹管、真空管路和支架等组成。

充气系统:由各种管道和阀门组成,可选配防爆系统,当炉内压力高于安全值时会自动放气。充气管道上装有针阀,可选配流量计,控制充气量,用于烧结工艺所需充氩气,氮气的气氛要求。

控制系统:由可编程控制器PLC、控温表、真空计、电流表、电压表、空开、交流接触器、继电器、可控硅、按钮、指示灯等组成,以实现供电、控制、记录、监视、报警保护功能。

加压系统:由称重传感器、压力变送器等组成,可通过炉体上安装的触摸屏调节压力,并能实现稳压和保压。

详细技术参数

型号

RYL1200

功率

5  KW

加热区尺寸(mm)

Φ130×205(mm)

 工作区尺寸(mm)

Φ100×100(mm)

外形尺寸

800*500*1600 (WXDXH)

电源电压

220V

相数

单相

加热元件

瑞典Kanthal  A1 进口电阻丝 (电阻丝可承诺保修2年)      点击进入资料下载

控温方式

采用宇电程序控温仪表(标配)

1、30段程序控温智能PID调节。

2、具有过温保护 断偶保护过温或断偶时电炉加热电路自动切断,,(当电炉温度超过1200度或热电偶烧断时,主电路上的交流继电器会自动断开,主电路断开,面板上ON灯熄灭,OFF灯亮,有限的保护电炉)。

3、带有485 通讯接口(选购软件时标配)

4、具有断电保护功能,即断电后再给电启动炉子时、程序不是从起始温度开始升、而是从断电时炉温开始升。

5、仪表具有温度自整定的功能

(更换进口仪表,需要另外付费,选购)



FP93控温仪表(日本岛电)                  欧陆仪表                                触摸屏仪表

炉膛材料

1、真空吸滤成型的优质高纯氧化铝多晶纤维固化炉膛。

2、采用日本技术成型。

3、炉膛里电阻丝的间距和节距全部按日本最优的热工技术布置、经过热工软件模拟温场

控制精度

 ±1 ℃

触发器

移相触发

电器

浙江正泰

可控硅

106/16E 德国西门康

最高温度

 1200 ℃

额定温度

 1100 ℃

升温速率

 ≤20 ℃/ Min (可根据要求修改)

推荐升温速率

≤10  ℃/ Min

热电偶型号

K型

加热段长度

205mm

真空系统



    1、单级泵 TW-1.5A                        2、 双级泵 2XZ-2                3、 VS-0.1真空系统





   4、 VS高真空系统                             5、 恒压泵     6、英国PCG550(INFICON)电容真空计

1、一般粗略抽真空、把炉管里面的气体赶出来用:TW-1.5A单级泵即可。

2、双级泵2XZ-2 真空泵能够把管式炉炉管的真空度抽到10Pa左右。

3、VS-0.1真空系统能够把管式炉炉管内的真空度抽到0.1Pa(并配带有电阻真空计显示)。

4、VS高真空系统(该系统是由分子和机械泵组成)能够把管式炉炉管内的真空度抽到10-3 Pa。

5、恒压泵(该系统可以把管内压力控制在-100.0KPa~100.0KPa)。

6、英国(INFICON)电容真空计(测量范围3.8x10-5 -1125 Torr、可检测各种气体,包括混合气体,测量精确、重复性好、可选防腐类型PCG554)

模具

1、高温模具单元由高纯石墨制成,最大工作压强50MPa

2、请认真设计高温模具的尺寸,选择正确的压力。

压力控制系统

可通过炉体上的触摸屏设置压力、保压时间等参数

保压时间

  按需设置

最大压制行程

  100mm

压头尺寸

60mm

加压压力精度

 ±100Kg

最大压力

   5T (10MPa表压)

水冷机

冷却水额定压力:0.1~0.2 MPa

认证



四周表面温度

   ≤45℃

安全保护系统

炉体上带有空气开关和保险丝 ,当电流超过空开的额定电流时,空开会自动跳开,有效的保护电炉。

开关保护系统

该炉安装有行程开关,当炉盖打开时继电器会自动切断主电源,有效地保证使用者的安全。



 本设备的结构设计先进合理,炉体采用全不锈钢制作,表面拉丝处理,美观大气,电器元件采用国内外知名品牌,全自动化程序控制 ,控制系统软件由我公司自行研发 ,人机界面操作系统,画面友好,操作加单,响应速度快,可对炉内工况进行实时监控,系统稳定可靠。

本设备广泛应用于大专院校、科研单位及生产企业在真空、保护气氛条件下或空气下(压头和模具需要换成SiC的)对材料进行热压烧结处理。立式结构,适用于材料在真空、惰性气氛下、高温条件下进行退火、钎焊、烧结、除气处理。是材料实验室的理想设备。



  软件控制系统(选购):该炉配有通讯接口和软件,可以直接通过电脑控制炉子的各个参数,并能从电脑上观察到炉子上PV和SV温度值和仪表的运行情况,炉子的实际升温曲线电脑会实时绘出,并能把每个时刻的温度数据保存起来,随时可以调出。



开盖保护系统:该炉安装有行程开关,当炉盖打开时会自动切断电源,有效地保证使用者的安全。



密封系统:该炉炉门O型圈挤压密封、撤卸方便、可重复撤卸,气密性好。

真空系统(选购):  可配TW-1.5A真空泵和能够抽到10-1Pa真空泵或能够抽到10-4Pa德国进口分子泵。



炉膛材料:采用日本进口炉膛材料,不掉粉、材料保温性能好、反射率高、温场均衡,抗热涨冷缩能力强。



加热元件:  采用世界上一流电阻丝  瑞典Canthal A1 电阻丝  使用时间长,温场均衡。康泰尔电阻丝资料下载



漏电保护功能:该炉装了漏电空气开关,当炉体漏电时自动断电,以确保使用的安全性。



热压炉的特点:

(1)设备可以把挤压和烧结结合成一个工序来完成,这样可以得到高密度高强度的复合材料。



(2)开启式立式加热体。





 描述

数量


RYL1200 真空热压炉

1 台



石墨模具

1套









高温手套

 1 双

K型热电偶 1个

COM转USB接口

(选软件控制系统时标配)

 1 个

说明书

1 份

软件

(选软件控制系统时标配)

1 个





供气系统

质子流量计供气系统

浮子流量计供气系统





抽气系统





真空泵

2XZ-2



TW-1.5A

FX-16

德国普发分子泵

电阻真空计

电阻真空计

复合真空计

波纹管

KF25

KF40

真空挡板阀

KF25

KF40

KF卡套

KF25

KF40

KF三通

KF25
