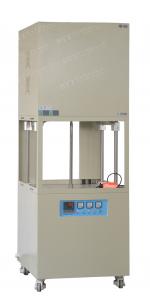

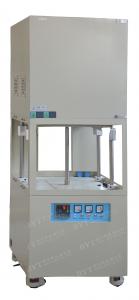

SJF1400升降炉

  • 20191112-4.JPG
  • 技术参数
  • 详细描述
  • 视频展示
  • 标准配置
  • 选配件

型号

SJF1400-I

SJF1400-III

功率

7KW

13KW

炉膛尺寸(DXWXH)

200X200X200mm

300X300X300mm

外形尺寸(DXWXH)

660X675X1380

710X725X1480

净重

265

310

电源电压

220V

380

相数

单相

加热元件

硅碳棒

控制方式

该设备标配日本进口FP93温控仪表



采用宇电程序控温仪表

1、30段程序控温智能PID调节。

2、具有过温保护 断偶保护过温或断偶时电炉加热电路自动切断,,(当电炉温度超过1420度或热电偶烧断时,主电路上的交流继电器会自动断开,主电路断开,面板上ON灯熄灭,OFF灯亮,有限的保护电炉)。

3、带有485 通讯接口(选购软件时标配)

4、具有断电保护功能,即断电后再给电启动炉子时、程序不是从起始温度开始升、而是从断电时炉温开始升。

5、仪表具有温度自整定的功能

(更换进口仪表,需要另外付费,选购)



FP93控温仪表                          欧陆仪表                   触摸屏仪表

(日本岛电)

升温速率

≤20 ℃/ Min

推荐升温速率

10℃/ Min

炉膛材料

1600型氧化铝多晶体纤维

可选购日本进口炉膛材料(选择进口炉膛材料时需另外付费)

控制精度

+/- 1 ℃

最高温度

1400 ℃

额定温度

1350 ℃

四周表面温度

≤45 ℃

热电偶型号

S

触发器

移相触发

电器

浙江正泰

可控硅

106/16E 德国西门康

安全保护系统

该炉炉门上安装有行程开关,降下炉门时,电源会自动切断,防止碰到加热元件而出现触电危险。

认证

行程开关

当升降杆到最高或最低点时,行程开关会给升降杆自动断电,从而不会过升或过降

升降系统

采用自动升降不锈钢电动推杆,按下升或降按钮后,物料会随升降托盘自由升降

电动推杆功率

 150W

电动推杆升降速率

 420mm/ Min



        这款升降炉以硅碳棒为加热元件,采用双层壳体结构和宇电30段程序控温系统,移相触发、可控硅控制,炉膛采用1600型氧化铝多晶体纤维材料,双层炉壳间配有风冷系统,能快速升降温,该炉具有温场均衡、表面温度低、升降温度速率快、节能等优点,拿取物料方便,不需要坩埚钳伸到炉膛里面,适合于高温取料退火等,是高校、科研院所、工矿企业做粉末烧结、陶瓷烧结、玻璃熔炼、高温实验、质量检测用的理想产品。



1、加热元件





(1)、硅碳棒的热端粗度d为14mm、一般厂家采用的12MM、加热端粗、不容易弯曲、棒子的表面负荷低,使用寿命长。

(2)、m冷端长度为210mm, 一般厂家采用180mm, 冷端长炉顶温度低。

(3)、硅碳棒表面氧化非晶膜致密,能够比较好的保护碳棒。



2、安装有空气开关和漏电保护器:

当电路过流或漏电时,空开会自动断开。



3、可以与电脑连接

该炉配有通讯接口和软件,可以直接通过电脑控制炉子的各个参数,并能从电脑上观察到炉子上PV和SV温度值和仪表的运行情况,炉子的实际升温曲线电脑会实时绘出,并能把每个时刻的温度数据保存起来,随时可以调出





4、炉膛





      进口炉膛              VS            国产炉膛

1、真空吸滤成型的优质高纯氧化铝多晶纤维固化炉膛。

2、采用日本技术成型。

3、炉膛里电阻丝的间距和节距全部按日本最优的热工技术布置、经过热工软件模拟温场

4、采用4周加热,温场更加均衡

5、该炉膛不掉粉、材料保温性能好、反射率高、温场均衡,抗热涨冷缩能力强



5、可选UL认证电气板 (全部通过UL认证的进口电器)





6、触发器

    VS

    软启动限流触发器              大部分厂家使用的非限流

                             厦门博特触发器

1、移相触发(带软启动和限流功能)

2、限流功能:无论怎么样设置升温速率,我们电炉的二次电流始终被限制在170A以内,有效的保护了设备。由于采用限流功能,高温下可开炉门。如果您使用的电炉需要在升温过程中对炉子的升温速率进行限制(例如:规定在1400℃后不得超过3℃/min等)即采用非限流触发器。升温速率设置错误或者升温速率过快、这时电流会非常大,设备会跳闸或烧坏。

3、软启动功能:开机时电流会慢慢增大,对加热元件的冲击较小,有利于加热元件寿命的延长

4、保护功能:如果电流超过限制电流、触发器会自动切断触发功能以切断电流保护电炉。



7、UL认证变压器



1、变压器电缆为纯铜
2、变压器声音小
3、变压器温身低





8、认证



密封系统: 该炉顶盖和炉门(其他地方已经焊接好)均采用硅胶O型圈挤压密封、撤卸方便、可重复撤卸、气 密性好、可保证8小时压力表指针不偏转。

该炉采用的是三层壳体结构,密封层里还有一层内胆,抽真空时不会挤压到炉膛。



气氛升降炉优点: 1、可以炉膛四面布棒,温场更加均衡。



           2、 拿取物料方便,特别是在高温下需要拿取物料,等物料降出炉膛后用户再从托盘上取,这样就不会有炉膛辐射热,避免把人烫伤。



           3、托盘四周有四杆支撑,物料在托盘上非常平稳。



           4、炉门口在炉子的低部,这里的温度最低,有利于密封圈的密封和延长密封圈的寿命。

配置

数量


SJF1400炉体

1 台

热电偶

1 根

坩埚钳

1把

氧化铝垫砖

1块

高温手套

1 付

氧化铝坩埚

5 个

数据线操作指南软件等

(选配)

1 套
