放电等离子快速烧结震荡热压炉
这是一种在传统SPS设备基础上，集成了可控机械振荡（或振荡压力）系统的先进烧结装置。其核心思想是：在利用SPS原有的脉冲电流焦耳热和直流电场/等离子体活化进行快速烧结的同时，同步施加动态的机械振荡载荷，而非传统SPS中单一的、静态的轴向压力。
|
SPS
|
型号 |
SPS-60T-300-ZD |
|||
|
产品介绍视频 |
|||||
|
震荡视频 |
|||||
|
SPS原理 |
SPS技术是通过将特殊电源控制装置发生的ON-OFF直流脉冲电压加到粉体试料上，除了能利用通常放电加工所引起的烧结促进作用（放电冲击压力和焦耳加热）外，还有效利用脉冲放电初期粉体间产生的火花放电现象（瞬间产生高温等离子体）所引起的烧结促进作用通过瞬时高温场实现致密化的快速烧结技术。 |
||||
|
震荡实现的方式 |
震荡功能的实现，本质上是将数字化的震荡波形指令（电信号），通过高响应的伺服阀，转化为液压油的流量与方向的高速交替变化，进而驱动油缸活塞产生精确的机械往复运动，并通过闭环反馈实时修正误差，最终在样品上复现出设定的动态压力波形 振荡压力的数据最终会以正弦波的方式实时显示在程序里，根据波形可以分析出实时振荡压力的波峰、波谷、振幅和频率。 震荡频率0~5Hz可调 震荡压力幅度≤5吨，常用的是1吨，主要看模具是否可以承受，震荡压力幅度过大，容易损坏模具 |
||||
|
震荡工作的原理 |
伺服阀阀芯由力矩马达或线性力马达驱动。控制器发送一个模拟电信号（对应某个期望的压力或速度），伺服阀的阀芯就会精确地移动到一个对应的位置，从而打开相应的油路通道，控制流向油缸的油量。信号的快速变化，导致阀芯高速往复运动，从而驱动活塞震荡 |
||||
|
优点 |
1、更高的致密度：对难烧结材料（如陶瓷、复合材料）效果显著 2、更细的晶粒：通过降低烧结温度和缩短保温时间，更有效地抑制晶粒长大 3、更强的界面结合：对于层状复合材料、梯度材料，振荡有利于界面扩散和结合 4、可能实现新材料制备：在非平衡条件下合成亚稳相或新型复合材料 5、工艺窗口更宽：动态压力可能对模具的绝对强度要求略低于超高静态压力SPS |
||||
|
功率 |
330KW（电源300KW+泵13KW+液压站15KW+其他） |
||||
|
压头直径 |
200（mm） |
||||
|
最大压力 |
60吨 |
||||
|
震荡动态压强 |
0-20MPa 可调（振荡压力≤30T） |
||||
|
震荡工作频率 |
0-5Hz(可调) |
||||
|
震 幅 |
0-10MPa(可调) （振荡压力幅度≤1T） |
||||
| 脉冲电源 |

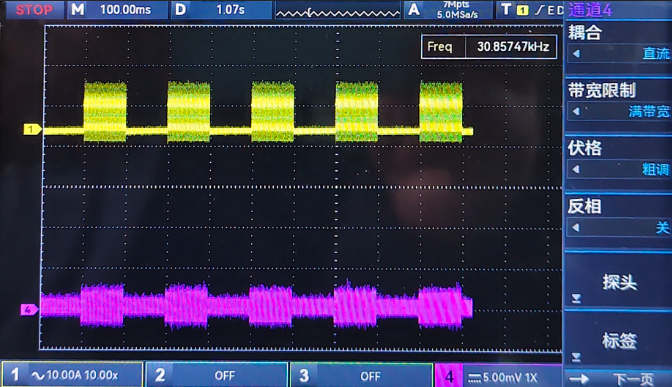

高稳定脉冲输出：脉冲群周期、导通宽度均匀一致，无波形畸变或相位偏移，说明电源控制逻辑精准，能长期稳定输出设定电流。 同步性优异：负载电流（黄色通道）与电压（紫色通道）信号相位完全同步，响应延迟可忽略，保证烧结过程中焦耳热与等离子体效应同步发生。 高频载波特性：工作载波频率稳定在约 30.86kHz，电流上升沿陡峭，可快速在粉体颗粒间形成均匀的放电通道，实现高效烧结。 关断特性干净：电流关断段无拖尾、无续流，能精准控制单脉冲能量，避免无效发热或局部过烧。 |
||||
|
电源电压 |
三相 380V |
||||
|
SPS电源
|
功率 |
300KVA |
|||
| 输入电压 |
三相五线制AC380V/50Hz |
||||
| 输出电流（瞬间） |
DC 0-30000A |
||||
| 输出电压（瞬间） |
DC 0-10 V（矩形波峰值） |
||||
| 脉冲频率 |
2-500HZ可调 |
||||
|
脉冲参数 |
开通时间：1-255 ms 关断时间：1-255 ms 脉冲个数：1-255 ms 休止时间：3-255 ms |
||||
|
控制系统
|
控制系统由PLC程序加触摸屏组成，触摸屏中内置本公司自主研发的控制系统 所有的操作都集成到触摸屏中，人机交互界面友好，一键操作，简单方便。 |
||||
|
腔体真空度（分子泵机组） |
< 6X10 -4Pa |
||||
|
腔体充气压力 |
< 0.05MPa |
||||
|
升压率 |
<4Pa/小时 |
||||
|
腔体内室图 |
|
||||
|
断偶保护和显示 |
有 |
||||
|
过温保护 |
有 |
||||
|
过流保护 |
有 |
||||
|
欠压保护（水压） |
有 |
||||
|
控温模式 |
智能PID |
||||
|
控温精度 |
±1℃ |
||||
|
温度检测方式 |
钨铼型热电偶和红外测温仪 进口红外测温仪，测温范围（500~3500℃） |
||||
|
观察窗尺寸 |
有 |
||||
|
压力震荡系统
|
由进口振荡阀门、调节电位器、压力传感器、位移显示器采用光栅尺（测距精度0.02mm）、液压缸、伺服电机等相关特制液压装置组成，压力调节手动自动可切换、可通过手动调节；可以根据需求设置振荡的频率和压力振幅，振荡液压站在控制系统的控制下通过推动液压油给液压缸反复的加泄压从而得到一个反复振荡的压力，液压缸把压力传递到压头。 |
||||
| 控温方式 |
采用欧陆3504程序控温仪表 1、高精度的温度仪表，LCD液晶显示屏，5位数值显示，通过快速设置配置简单，C/F单位切换 2、500段程序控温，8组PID智能调节。 3、具有过温保护 断偶保护，过温或断偶时电炉加热电路自动切断,，（当电炉温度超过1820度或热电偶烧断时，主电路上的交流继电器会自动断开，主电路断开，面板上ON灯熄灭，OFF灯亮，有限的保护电炉）。 4、支持各种通讯接口 Modbus, Ethernet, Profibus，Devicenet，可以与任意PLC或上位系统集成 5、具有断电保护功能，即断电后再给电启动炉子时、程序不是从起始温度开始升、而是从断电时炉温开始升。 6、仪表具有温度自整定的功能 |
||||
| 石墨模具 |
1、高温模具单元由高纯石墨制成，最大工作压强50MPa 2、请认真设计高温模具的尺寸，选择正确的压力。 |
||||
| 压力控制 | PID程序控制 | ||||
| 压头行程 | 150mm | ||||
| 最高温度 |
2300 ℃（受样品性能、模具尺寸影响） |
||||
| 加压压力精度 | ±0.1KN | ||||
| 最大压力 | 60T | ||||
| 水路系统 |
由管道等相关装置组成。冷却水总管进入后，经过各支管送到炉体、炉盖、炉底、水冷电极等需要冷却水的地方，然后汇总到水管排出。冷却水循环水管采用耐高温橡胶管连接。总进水管上设有电接点压力表，当水压低于0.2MPa时，自动切断加热。总出水管上安装有温度传感器，当温度高于45℃时，自动切断加热
|
||||
|
真空机组
|
机组输入电压 |
380V /220V |
|||
|
波纹管 |
KF40X1000 |
||||
|
真空挡板阀 |
KF40 |
||||
|
DRV275
|
功率 |
7.5KW |
|||
|
电压 |
380V |
||||
|
转速 |
1440rpm |
||||
|
进气口径 |
VG80 |
||||
|
出气口径 |
VG50 |
||||
|
前机泵抽气速率（L/S） |
255m3/h |
||||
|
极限压强 |
5×10 -1Pa |
||||
|
复合真空计 |
复合真空计型号 |
ZDF |
|||
|
电源 |
220V 55W |
||||
|
控制精度 |
± 1% |
||||
|
真空计测量范围 |
10-5 -10 5 Pa |
||||
|
二级泵 为罗茨泵
|
罗茨泵
|
型号 |
MSHE100L1-2 |
||
|
输入电压 |
380V，功率3KW |
||||
|
吸气口 |
ISO160 |
||||
|
排气口 |
ISO100 |
||||
|
抽气速率 |
1195m3/h |
||||
|
最大吸收压力 |
1×105Pa |
||||
|
最大允许压力差 |
9×103Pa |
||||
|
冷却方式 |
水冷，流量3L/min，水压0.2~0.6MPa，水温5~35℃ |
||||
|
|
三级泵为分子泵
|
FF400/5000  |
型 号 |
FF400/5000 |
|
|
电 压 |
220V 功率≤1100W |
||||
|
极限真空度（在无泄露时） |
1×10-7Pa |
||||
|
进气接口 |
DN400 |
||||
|
出气接口 |
DN40 |
||||
|
额定转速 |
21000RPM |
||||
|
抽气速率（N2） |
5000L/S |
||||
|
冷却方式 |
水冷 水流量＞1L/min |
||||
|
水冷机（选购） HZ-25A |
电 源 |
3PH-380V/50HZ |
|||
|
输入总功率 |
27.4KW |
||||
|
最大扬程 |
50M |
||||
|
冷冻水量 |
11.1m3/h |
||||
|
水箱容量 |
350L |
||||
|
制冷量 |
60.2*10-3Kcal/h |
||||
|
出入水口 |
Rp2’’ |
||||
|
机器尺寸 |
1000×2380×2000(长X宽X高) |
||||
| 安装条件 |

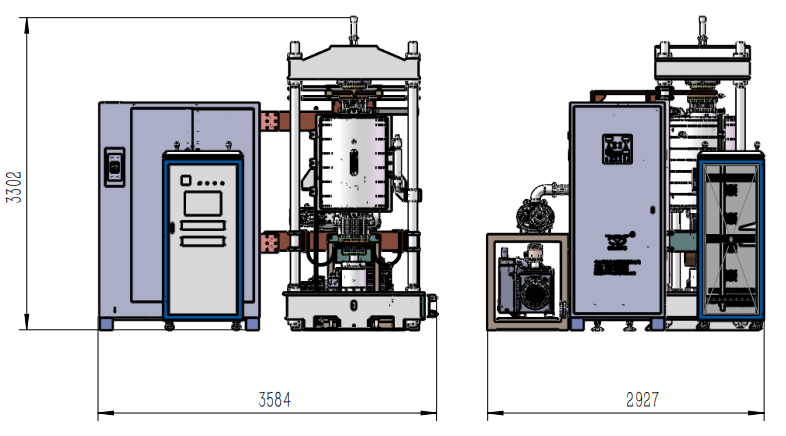

脉冲直流电源，300KW，三相380V ，电缆线3×240mm2+1×120mm2，塑壳空开630A 炉子，30KW，三相380V，电缆线5×16mm2，空开63A 冷水机27.4KW，三相380V，电缆线5×10mm2，空开80A 冷水机要用去离子水 布局图 |
1、什么是放电等离子体
放电等离子烧结(Spark Plasma Sintering)简称SPS，是近年来发展起来的一种新型的快速烧结技术。该技术是在粉末颗粒间直接通入脉冲电流进行加热烧结，因此有时也被称为等离子活化烧结(Plasma Activated Sintering, PAS)或等离子体辅助烧结（Plasma Assister Sintering, PAS）。该技术是通过将特殊电源控制装置发生的ON-OFF直流脉冲电压加到粉体试料上，除了能利用通常放电加工所引起的烧结促进作用（放电冲击压力和焦耳加热）外，还有效利用脉冲放电初期粉体间产生的火花放电现象（瞬间产生高温等离子体）所引起的烧结促进作用通过瞬时高温场实现致密化的快速烧结技术。
2、放电等离子体优点
放电等离子体烧结由于强脉冲电流加在粉末颗粒间，因此可产生诸多有利于快速烧结的效应。其相比常规烧结技术，放电等离子体烧结融等离子活化、热压、电阻加热为一体，升温速度快、烧结时间短、烧结温度低、晶粒均匀、有利于控制烧结体的细微结构、获得材料的致密度高，并且有着操作简单、再现性高、安全可靠、节省空间、节省能源及成本低等优点。
3、放电等离子体烧结的原理
SPS烧结机理目前还没有达成较为统一的认识，其烧结的中间过程还有待于进一步研究。SPS的制造商Sumitomo公司的M.Tokita最早提出放电等离子烧结的观点，他认为：粉末颗粒微区还存在电场诱导的正负极，在脉冲电流作用下颗粒间发生放电，激发等离子体，由放电产生的高能粒子撞击颗粒间的接触部分，使物质产生蒸发作用而起到净化和活化作用，电能贮存在颗粒团的介电层中，介电层发生间歇式快速放电，在粉末颗粒未接触部位产生自发热。
目前一般认为，SPS与热压(HP)有相似之处，但加热方式完全不同，它是一种利用通-断直流脉冲电流直接通电烧结的加压烧结法。通-断式直流脉冲电流的主要作用是产生放电等离子体、放电冲击压力、焦耳热和电场扩散作用。在SPS烧结过程中，电极通入直流脉冲电流时瞬间产生的放电等离子体，使烧结体内部各个颗粒均匀的自身产生焦耳热并使颗粒表面活化。与自身加热反应合成法(SHS)和微波烧结法类似，SPS是有效利用粉末内部的自身发热作用而进行烧结的。SPS烧结过程可以看作是颗粒放电、导电加热和加压综合作用的结果。除加热和加压这两个促进烧结的因素外，在SPS技术中，颗粒间的有效放电可产生局部高温，可以使表面局部熔化、表面物质剥落；高温等离子的溅射和放电冲击清除了粉末颗粒表面杂质（如去处表面氧化物等）和吸附的气体。
4、放电等立体烧结工艺
在进行具体的SPS实验操作时，将试样装入石墨模具中，模具置于上下电极之间，通过油压系统加压，然后对腔体抽真空，达到要求的真空度后通入脉冲电流进行实验。脉冲大电流直接施加于导电模具和样品上，通过样品及间隙的部分电流激活晶粒表面，在孔隙间局部放电，产生等离子体，粉末颗粒表面被活化、发热，同时，通过模具的部分电流加热模具，使模具开始对试样传热，试样温度升高，开始收缩，产生一定的密度，并随着温度的升高而增大，直至达到烧结温度后收缩结束，致密度达到最大。
5、放电等离子体烧结的应用
由于SPS独特的烧结机理，SPS技术具有升温速度快、烧结温度低、烧结时间短、节能环保等特点，SPS技术已广泛应用于纳米材料、梯度功能材料、金属材料、磁性材料、复合材料、陶瓷等材料的制备
| 品名 | 单位 | 数量 |
| 炉体 | 套 | 1 |
| 炉架 | 套 | 1 |
| 电控柜 | 台 | 1 |
| 触摸屏 | 台 | 1 |
| 脉冲直流电源 | 台 | 1 |
| 铜牌 | 米 | 若干 |
| 控制电器 | 套 | 1 |
| 控制软件 | 套 | 1 |
| 防爆系统 | 套 | 1 |
| 钨铼热电偶 | 支 | 3 |
| 铜压头 | 个 | 1 |
| 液压系统 | 套 | 1 |
| 震荡系统 | 套 | 1 |
| 进口红外测温仪 | 台 | 1 |
| 石墨模具 | 套 | 1 |
| 高真空阀门 | 台 | 3 |
| 机械泵 | 台 | 1 |
| 罗茨泵 | 台 | 1 |
| 分子泵 | 台 | 1 |
| 复合真空计 | 台 | 1 |
| 电阻规 | 支 | 1 |
| 电离规 | 支 | 1 |
| 分子泵控制器 | 台 | 1 |
| 说明书 | 本 | 1 |
