1公斤真空熔炼炉

  • 技术参数
  • 详细描述
  • 视频展示
  • 标准配置
  • 选配件

详细技术参数

VIF真空感应熔炼炉









型号

VIF-1

最大熔炼重量(按铁液计算)

1KG

优点

1、外观精致,美观大气。

2、结构紧凑,占地面积不到2平方。

3、侧开门,方便取放物料。

4、炉壳采用双层水冷结构,表面温度不超过40℃。

5、炉盖上设有观察窗,方便观察物料熔化情况。炉体上安装有进出气口,进出口,并预留多个KF接口,方便接其他装置。

6、电极能旋转,可浇铸

7、配有二次加料装置,可以实现在熔炼过程中加入其它元素

8、采用IGBT 专用电源、全数字电路,电气系统设有过流、过压返馈及保护电路,电控屏箱按西门子标准制作,控温精度高,操作方便。

9、采用二级泵,即机械泵加分子泵真空度可达8×10-4Pa

最高加热温度

1900度

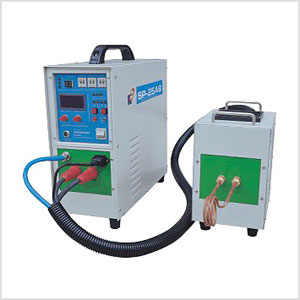

高频加热电源

采用电源

高频感应电源

振荡频率

30-80KHZ

最大输入功率

25KW

加热电流

2-50A

冷却水要求

≥0.2MPa ≥6L/分

电源重量

35KG

负载持续率

100%

输入电压

三相380V   50或60HZ

加热方式

 感应加热

    腔体内直径

  500mm

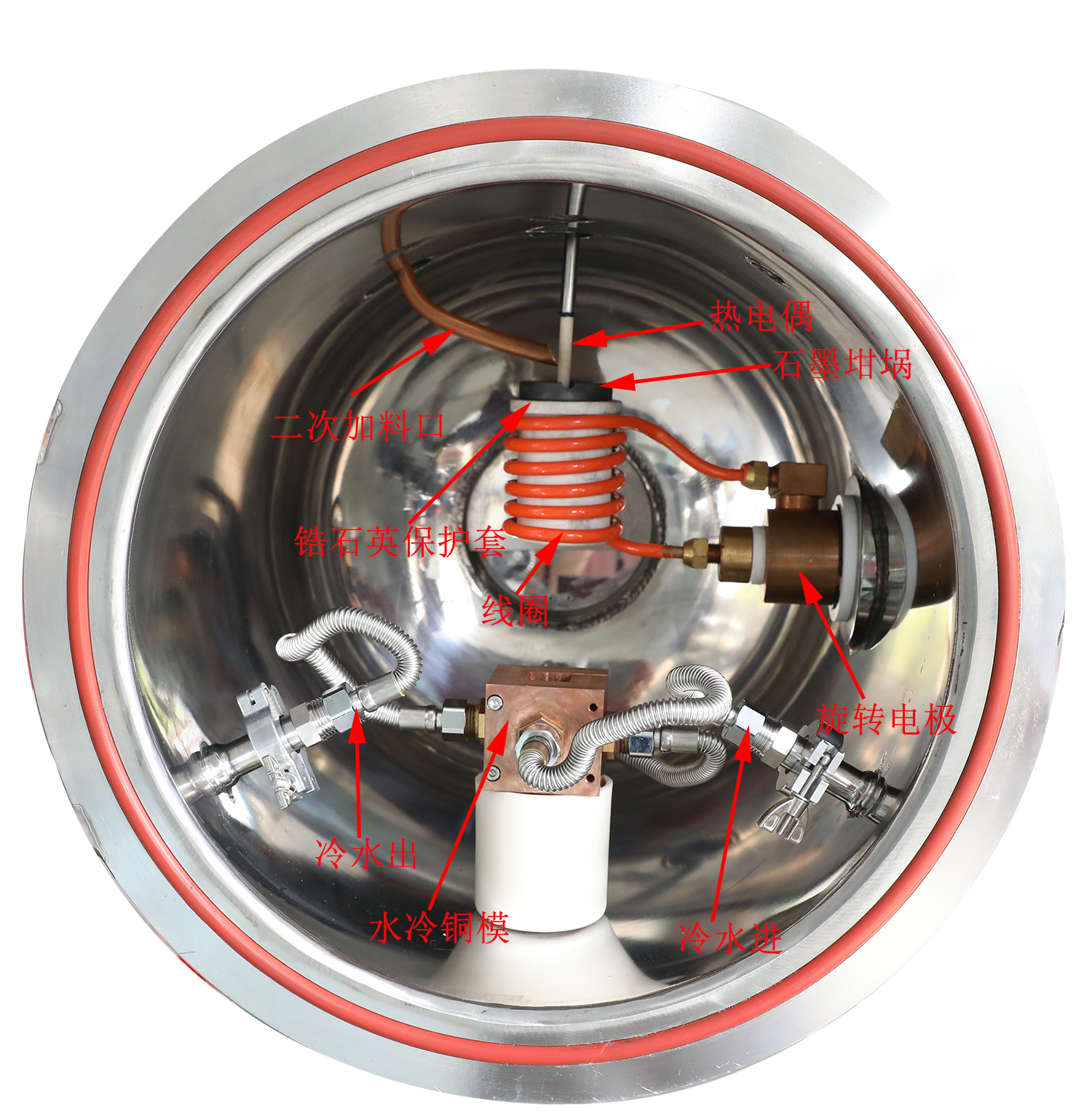

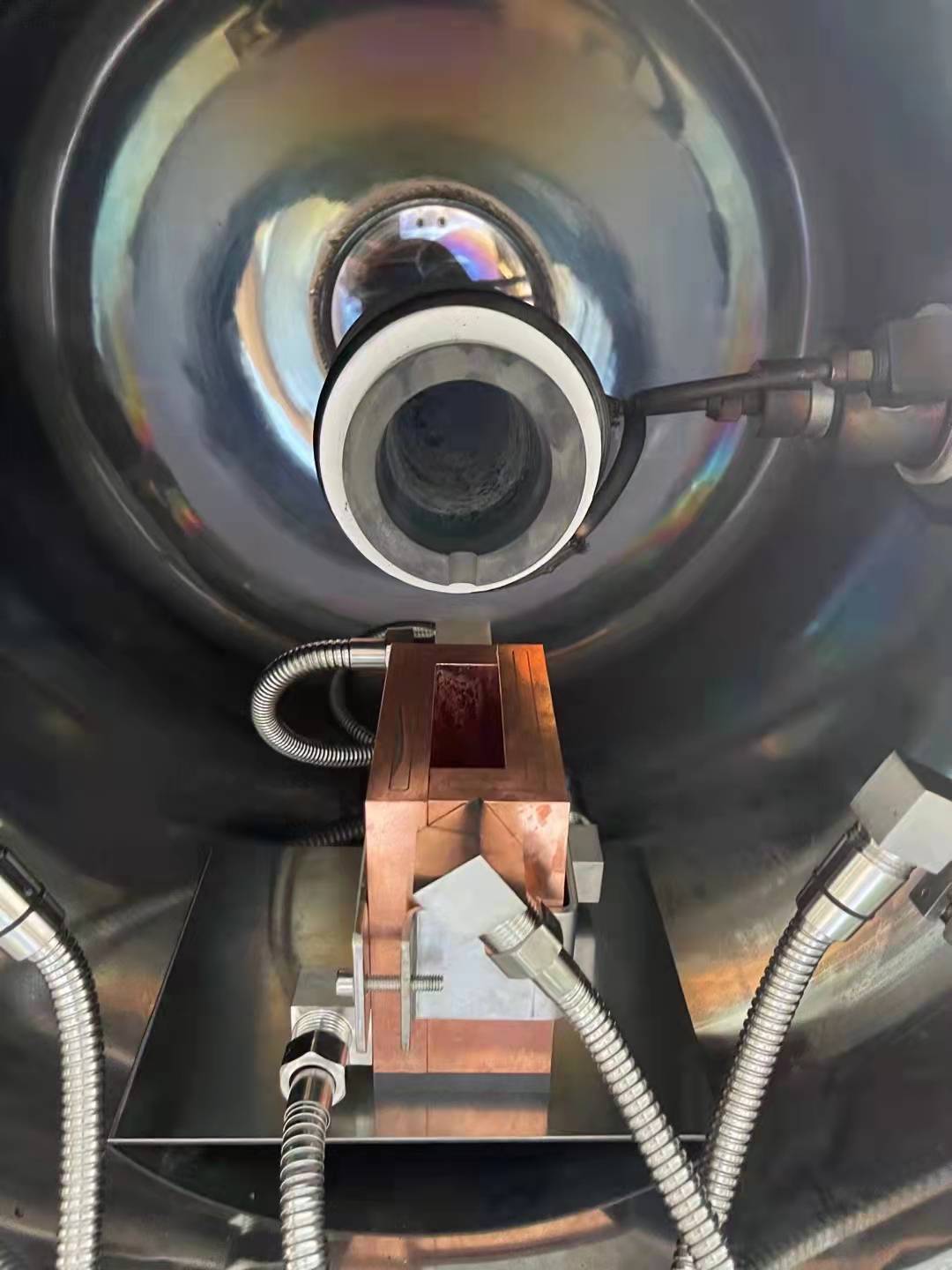

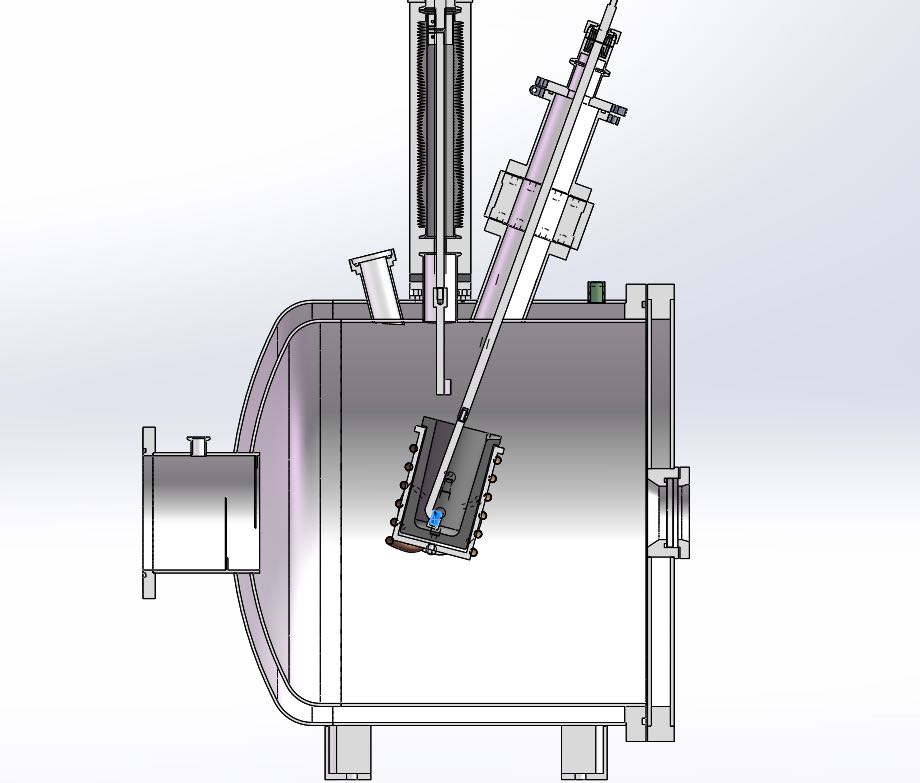

腔体内视图

       腔体真空度(分子泵机组)

< 8X10 -4Pa

腔体充气压力

< 0.05MPa

升压率

<4Pa/小时

断偶保护和显示

过温保护

过流保护

欠压保护(水压)

控温模式

智能PID

控制精度

+/-  1~ 5 ℃(600度以上)

电动升降热电偶

 钨铼热电偶或红外测温仪

 钨铼热电偶的测量范围:0-1800℃

红外测温仪的测量范围:1000-3200℃

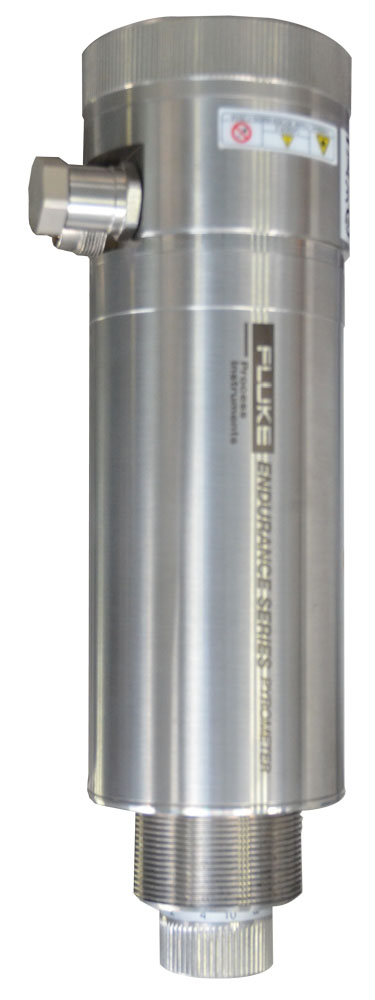

红外测温仪(选购)



1、美国进口红外测温仪,特点1、响应时间快、高精度;

2、可24小时实时连续在线测温、安全、耐用;

3、激光瞄准、稳定性好、尤其适合测量高温小目标;

4、10毫秒的响应时间和±0.3%的重复性精度,保证满足您进行快速、精确测温的要求。

5、温度范围1000-3200℃

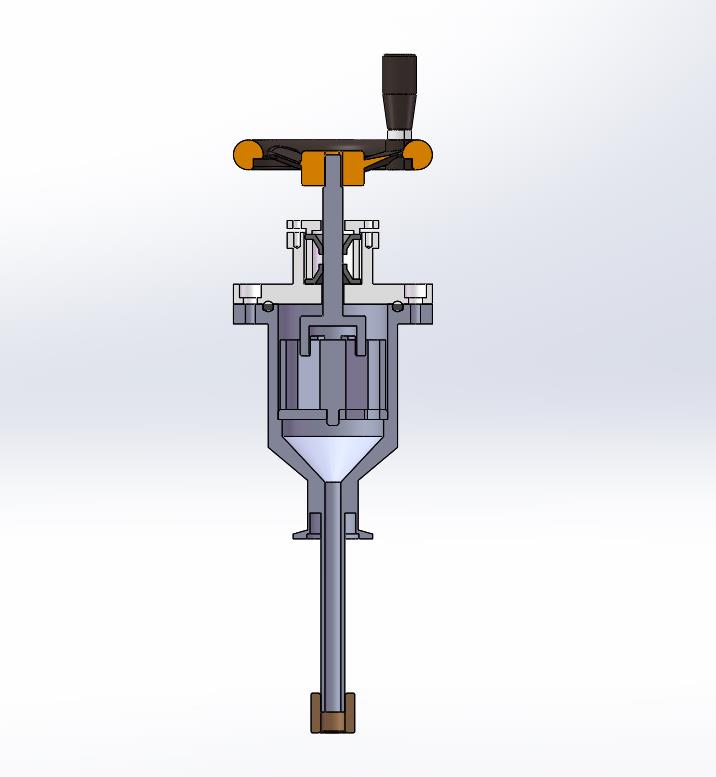

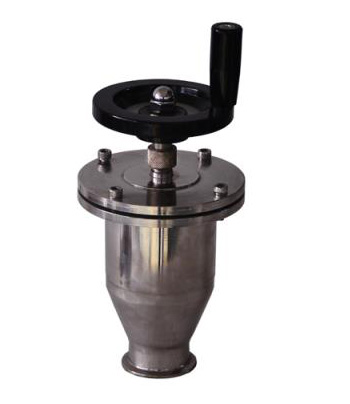

二次加料器

为了在真空熔炼过程中添加各种元素,因此在加料器里装有特制的4格加料器料斗,加料器有盖,能把加料器进行真空密封。在熔炼抽真空之前,把元素预先放在加料器料斗中,在添加元素时借手轮转动加料器料斗,元素便从加料器口流出,流入到熔融金属液面上,避免喷溅

观察窗尺寸

  Dia 90mm

浇铸装置

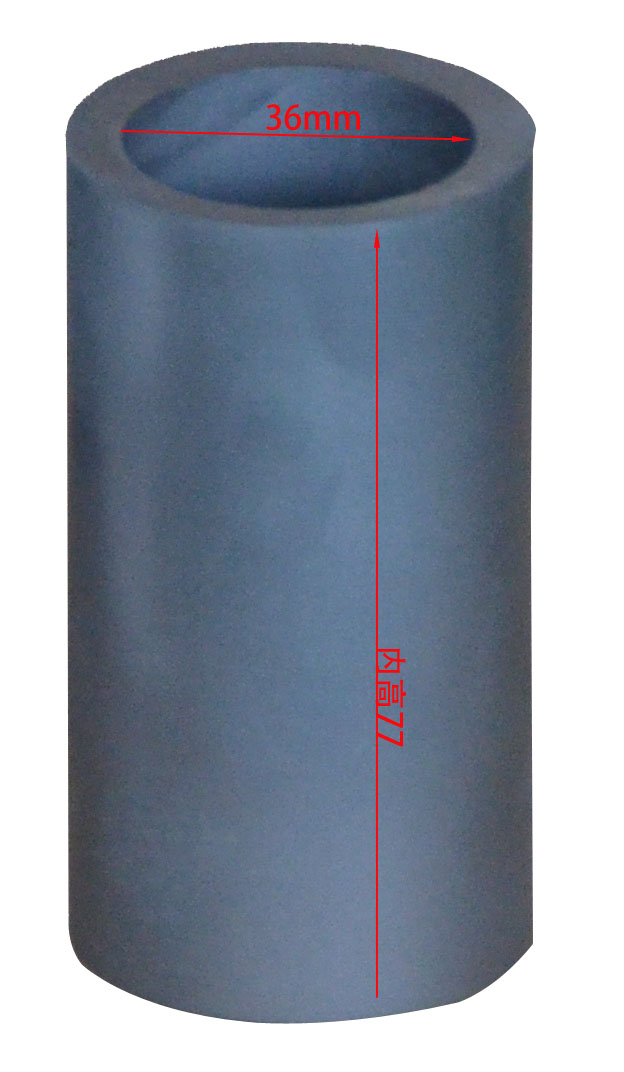

坩埚(标配石墨坩埚)



选购

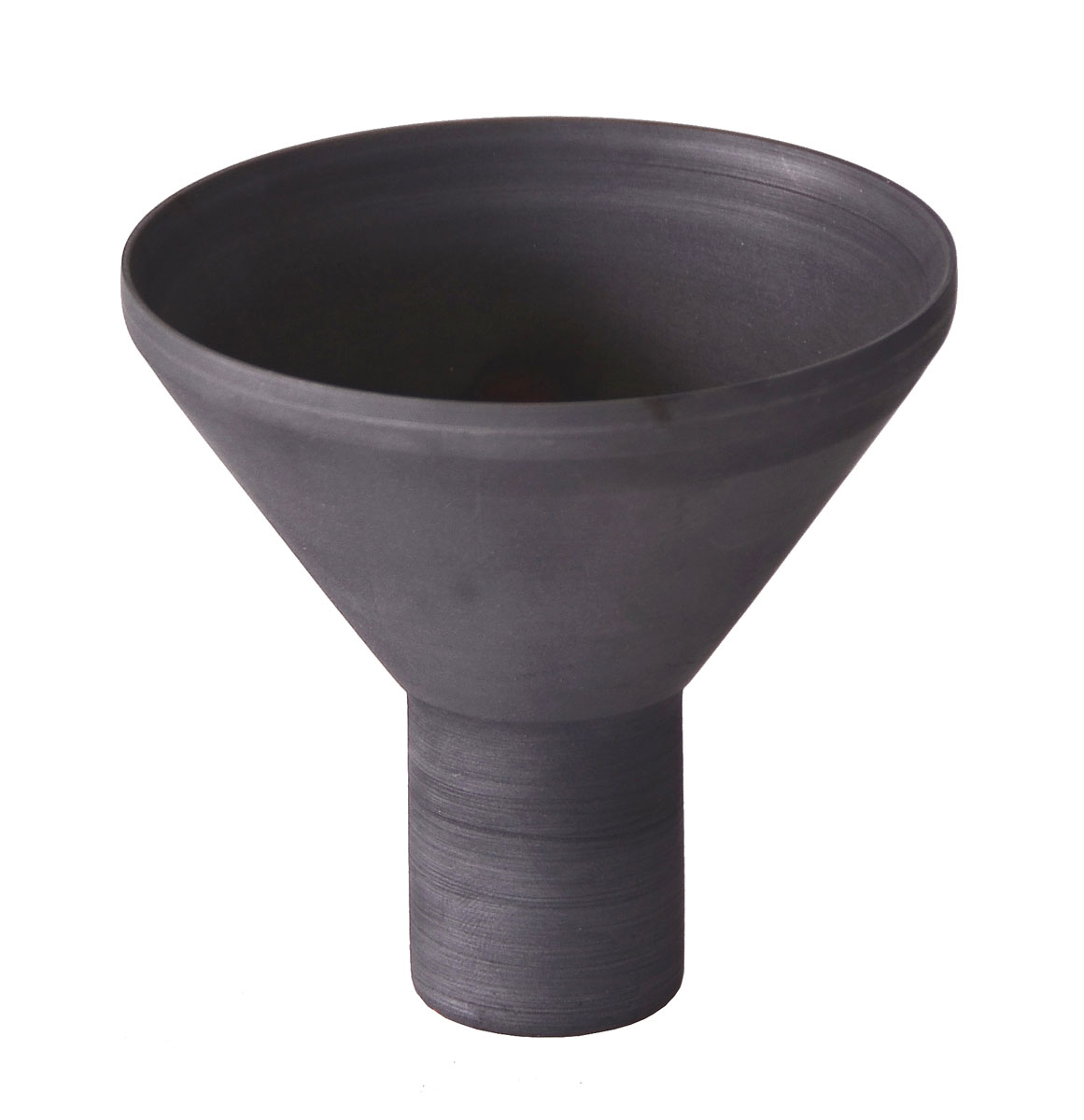

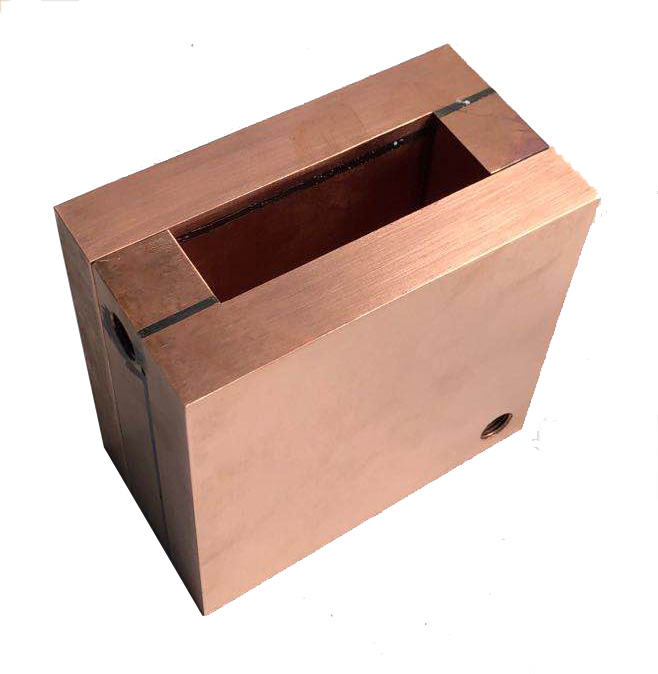

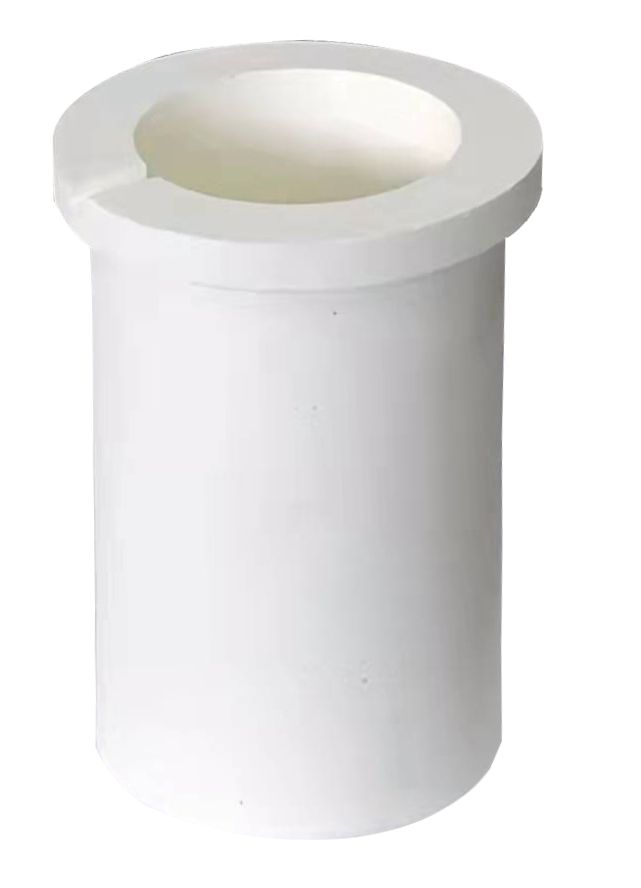

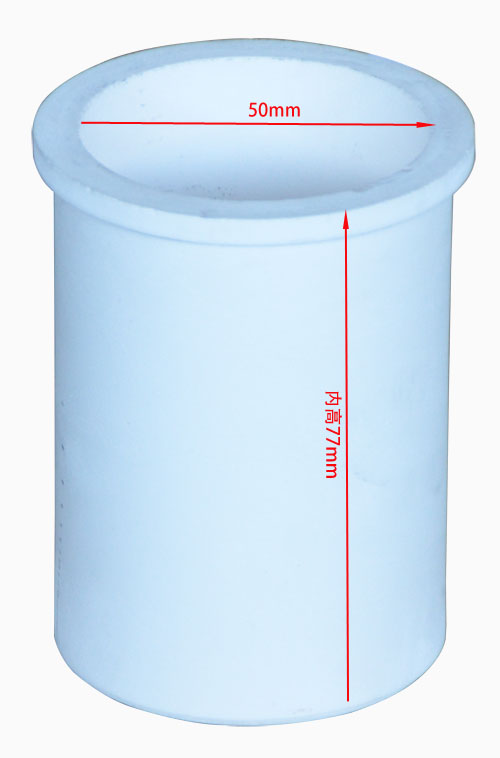

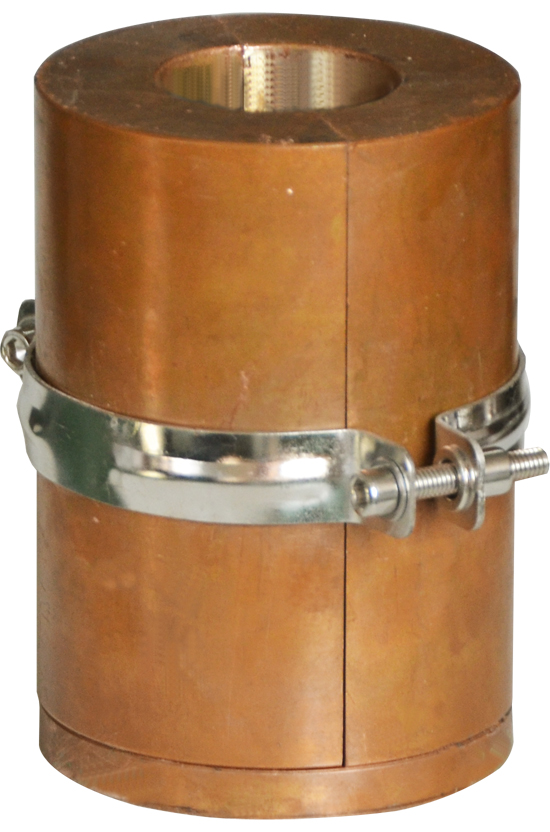

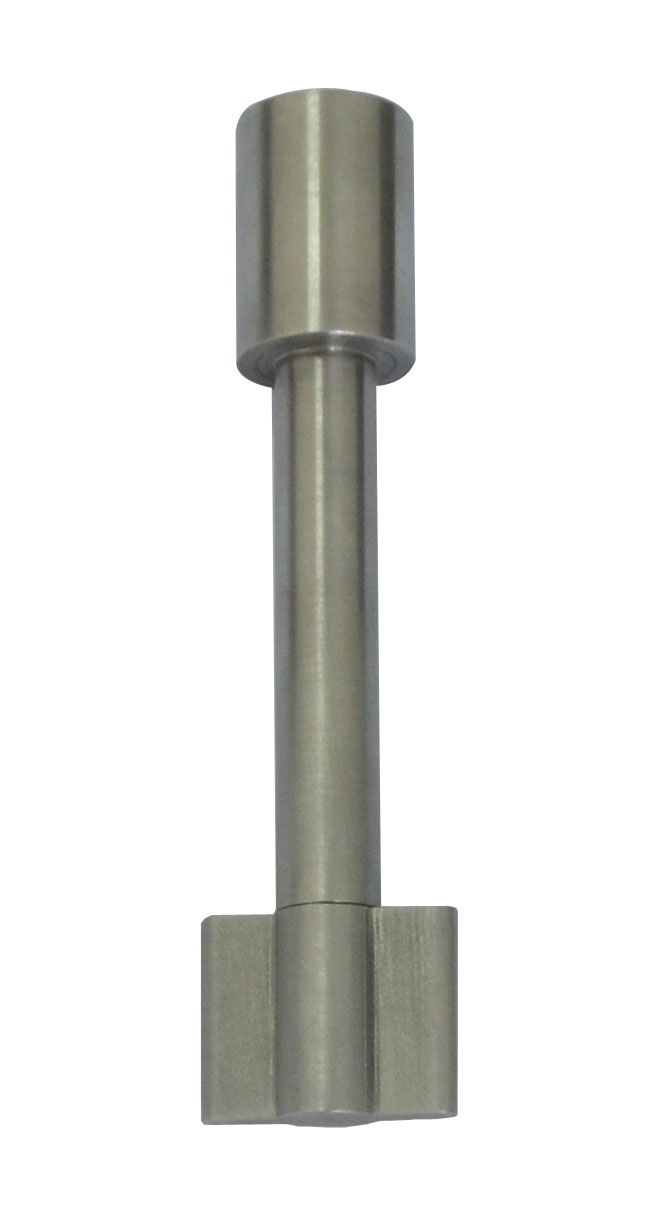

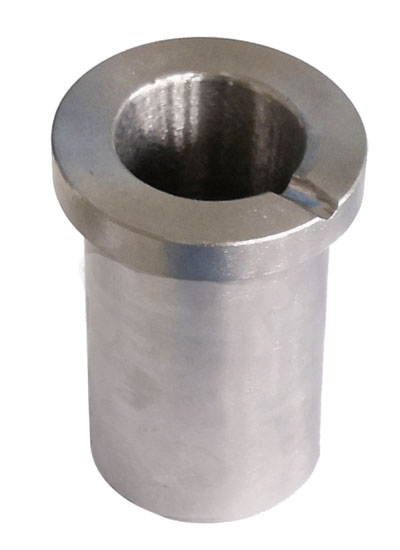

   铜模             石墨漏斗           钼搅拌杆        钨坩埚        方形铜模       氧化镁坩埚

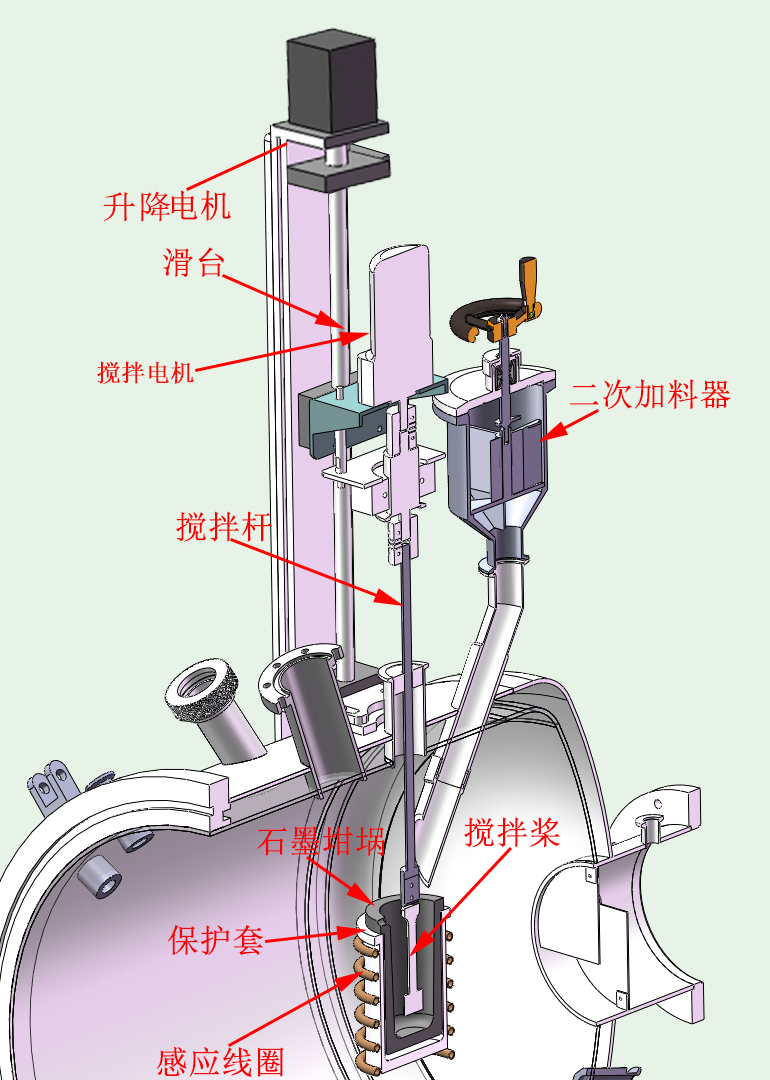

搅拌装置(选配)

该炉可以配搅拌装置,可以匀速的对物料进行搅拌,搅拌棒由一个调速电机带动、搅拌棒与炉体之间采用威尔逊或磁流体和波纹管密封,搅拌棒和电机在电动动丝杆的带动下可以上下自由滑动,进入坩埚和从坩埚里出来。

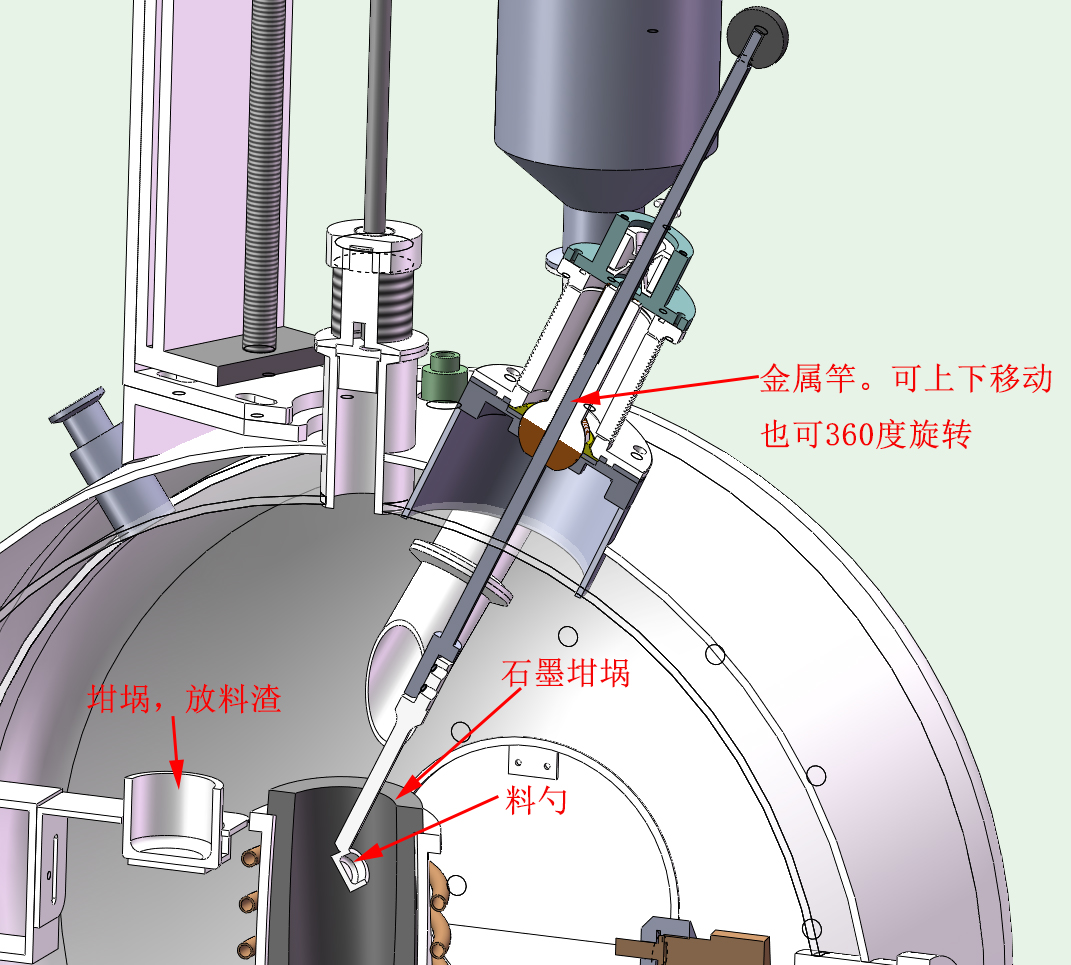

扒渣装置(选配)

扒渣装置由一根可上下移动和360度旋转的金属杆、石英料勺、料渣坩埚组成。用石英料勺将实验中产生的料渣转移到旁边的料渣坩埚中

 旋转观察窗(选配)

观察窗 中有多块石英玻璃,可以把被污染的石英玻璃旋到一边,把干净的玻璃转到观察孔,很好的观察坩埚中物料熔化情况

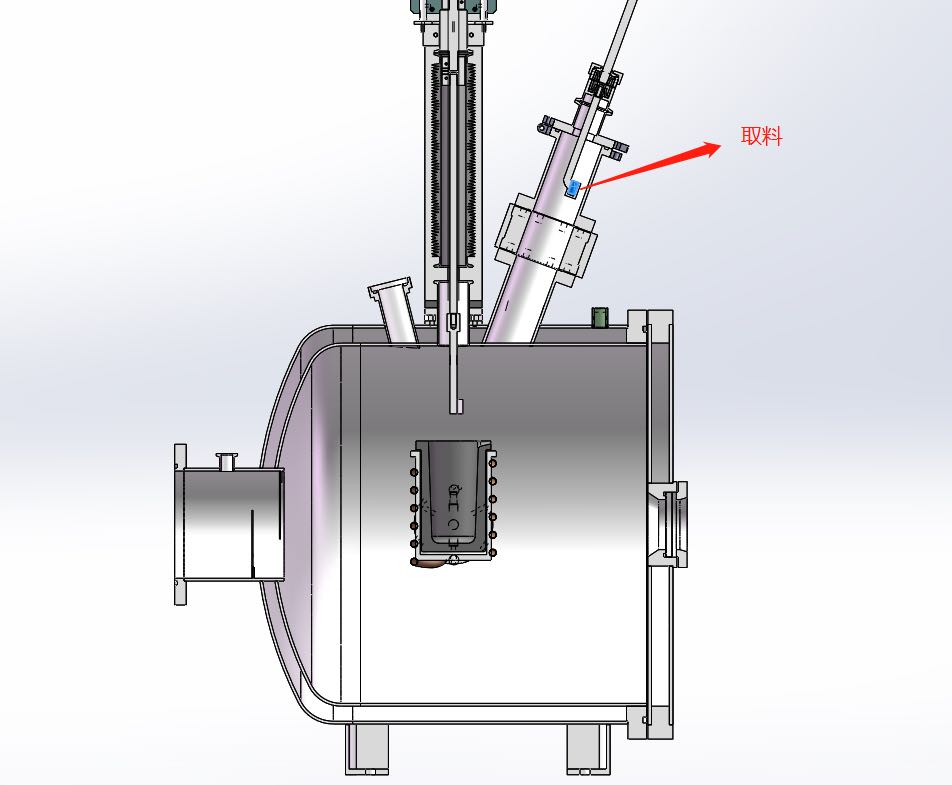

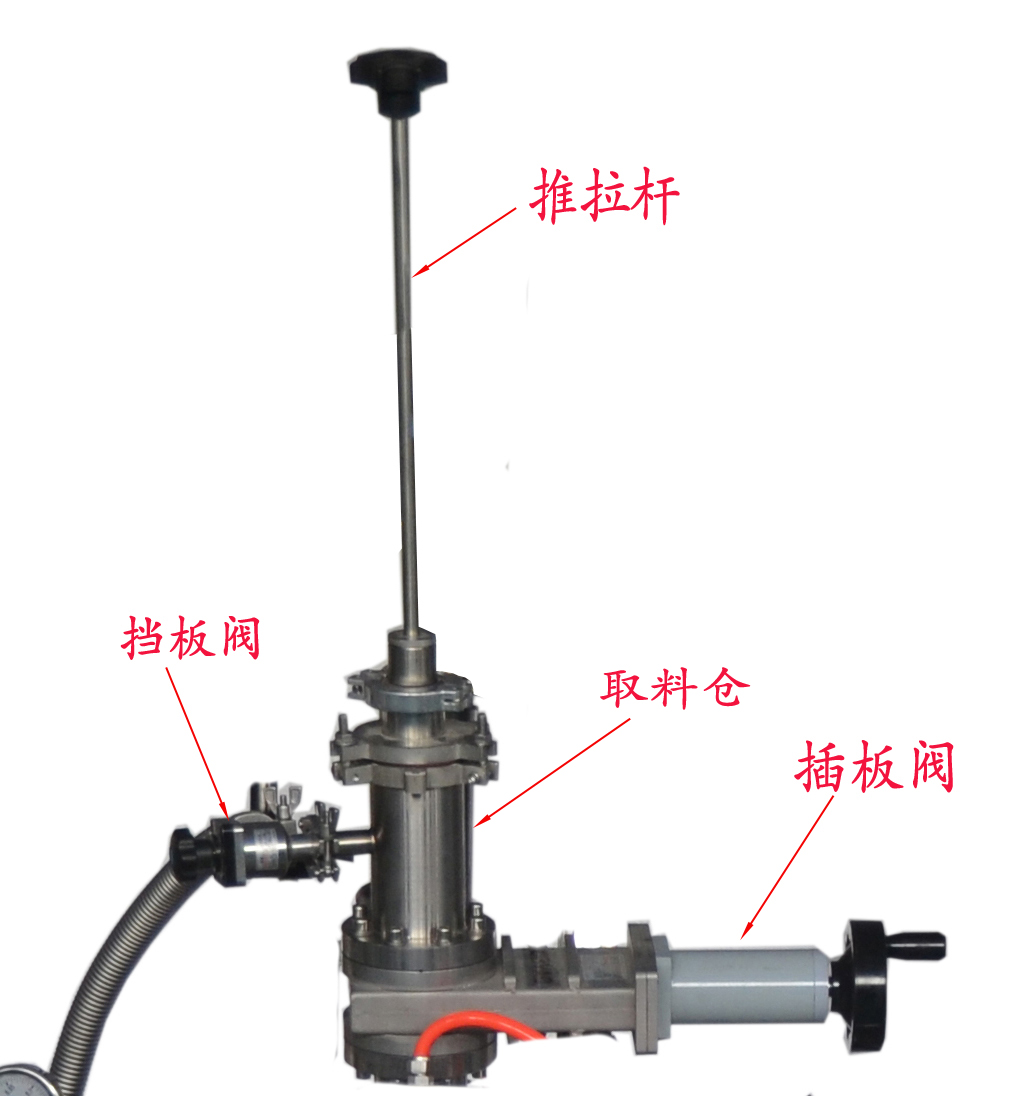

连续真空取料装置(选购)

真空取料装置由不锈钢推拉杆、过渡仓、高真空插板阀,石英取料勺等组成;推拉杆下端安装取料勺,推拉杆与过渡仓之间采用JO密封圈密封,过渡仓与真空腔体之间通过高真空插板阀连接,腔体抽真空的时候,打开挡板阀,取料仓也随之被抽真空,物料熔化之后,推拉杆推下取料,然后拉到过渡仓,关闭插板阀,打开过渡仓门即可将刚才取的物料取出测试。如需再次取料,将推拉杆再次安装好,关闭过渡仓门,然后对过渡仓抽真空,真空抽好之后,打开挡板阀,即可实现真空连续取料



真空机组



机组输入电压

380V /220V

波纹管

KF40X1000

真空挡板阀

KF40

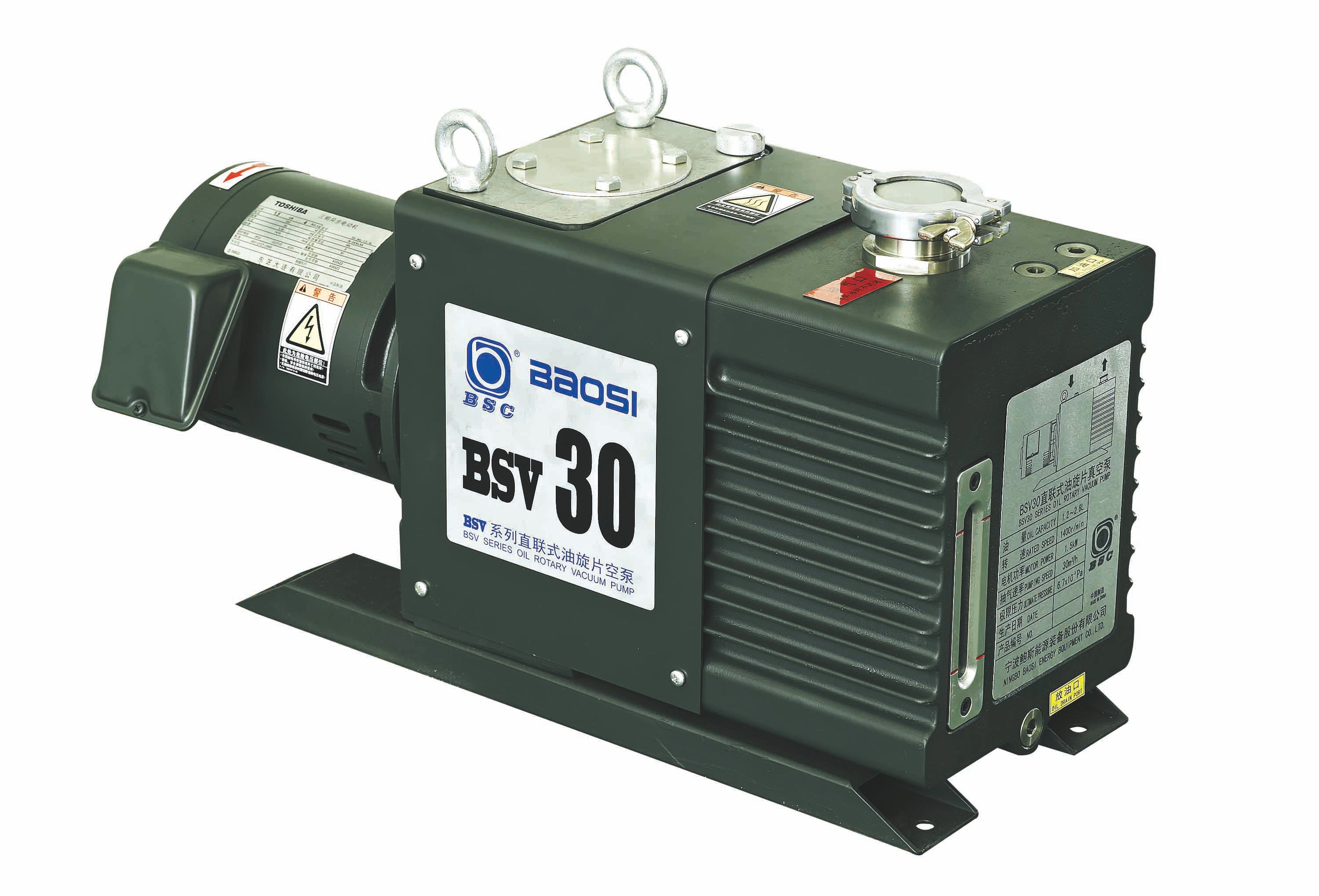

      前机真空泵FX-32





功率

1.2KW

电压

380V

转速

1450rpm

进气口径

KF40

前机泵抽气速率(L/S)

8

极限压强

4X10 -2Pa

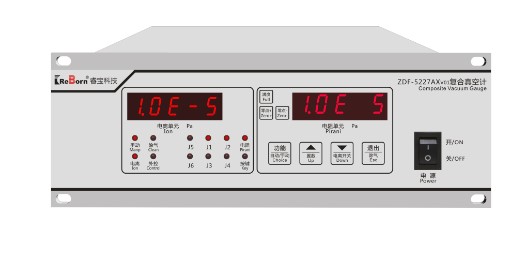

              复合真空计



复合真空计型号

ZDF

 电源

 220V   55W

控制精度

± 1%

 真空计测量范围

10-5 -10 Pa

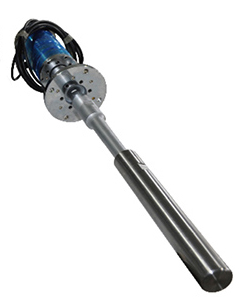

二级泵

为分子泵

(方案一)

分子泵

(可以把腔体真空度抽到6X10E-4Pa)

 分子泵型号

  FJ620

  输入电压

 220V

  分子泵进气口法兰

  DN160

分子泵抽气速率L/S(对空气)

  600

分子泵极限压强(Pa)

6×10-7

冷却方式

 水冷

冷却水压(MPa)

 0.1-0.2

冷却水温度

<25℃

环境温度

0~40℃

建议启动压强

<100Pa



二级泵为扩散泵



(方案二)

扩散泵

可以把腔体真空度抽到5X10E-3Pa)

电压

220V

功率

1000W

极限真空度(在无泄露时)

 10E-5Pa

进气接口

DN150

出气接口

DN40

注入油量

0.3L

抽气速率(N2)

1000L/S

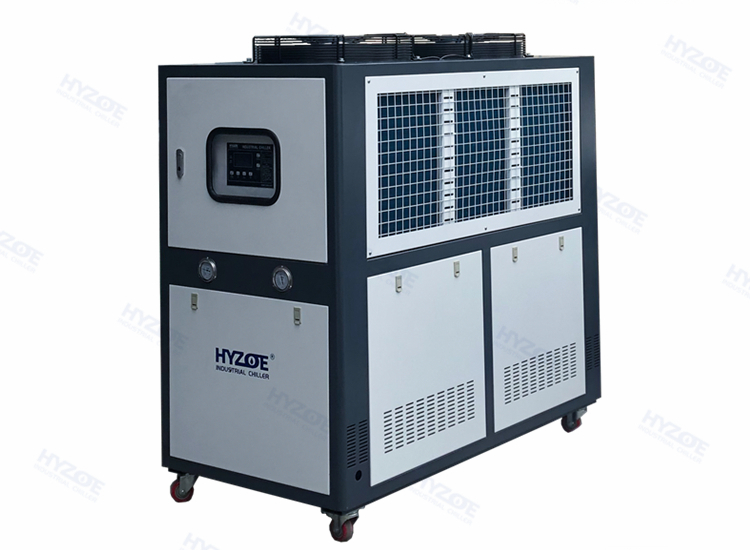

        水冷机(选购)





 型号

HZ-03A

 最大扬程

 38M

制冷量

7.224*10³kcal/h

 水箱容量

 60L

 制冷量

4420Kcal/h

输入总功率

3.2KW

 出入水口

 Rp1/2’’

 机器尺寸

 520X1150X1145(长X宽X高)

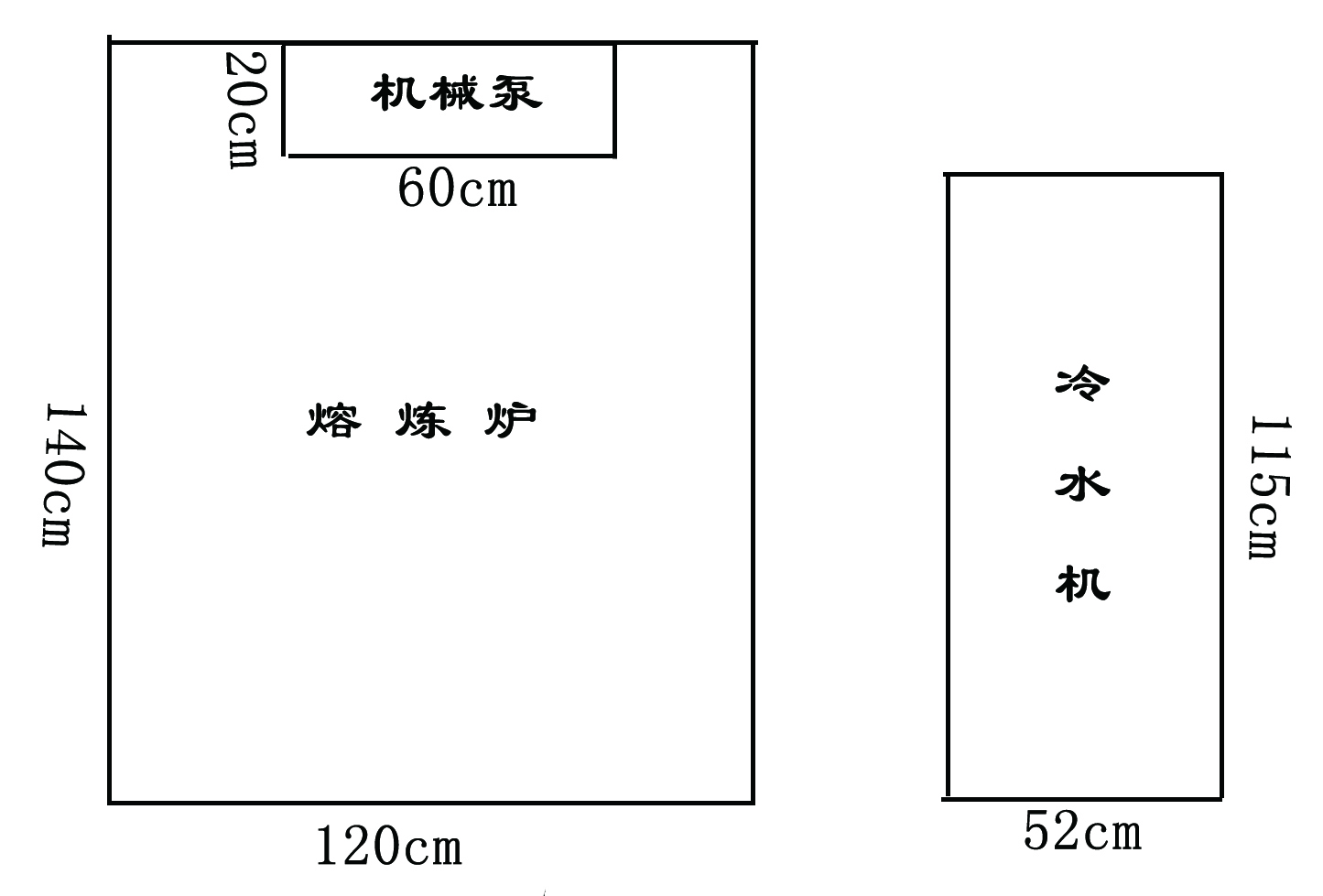

产品布局图

注意事项

1、此款熔炼炉需在真空或气压小于0.02MPa(相对气压)的低压条件下使用;

2、若用户需要在气氛条件下进行实验,必须在进气气瓶上安装减压阀,减压阀的气压设置要小于0.02MPa,

    进气流量<200SCCM(200ml/min)

3、请您仔细阅读说明书,了解真空熔炼和惰性气体环境下熔炼的标准操作程序。在操作过程中请密切监控并正确控制反

     应容器内部压力,否则,操作失败可能导致设备损坏或人身伤害

4、对样品加热时,不建议关闭抽气阀和进气阀使用。若气阀关闭对样品加热,要时刻关注压力表的示数,若气压表示数

    大于0.02MPa,必须立刻打开泄气阀,以防不可预见的损失

如您需要定制,请联系我公司工程师

一、设备特点

1、采用卧式炉体,侧部开门结构,进出料方便,炉体结构紧凑,占地空间较小。

2、可以50段程序控温,控温精确,可以控制升温速率和恒温时间。

3、可以方便的更换不同的线圈以满足不同大小的晶体生长。

4、安装有观察孔,可以清晰的炉内坩埚物料的情况。

5、安装有红外测温仪,可以精确的测量加热套的温度。

6、配有分子泵,真空度可达8X10-4Pa

7、安装有水冷机,水冷机具有欠压和断水报警,使用安全可靠。

8、采用IGBT电源,具有过温、断水保护并具有报警、输出电流显示等功能。

12、广泛应用于大专院校及科研单位等在真空或保护气氛条件下晶体的生长。

二、结构说明

  本产品由炉盖、炉体、气氛控制系统、真空系统、IGBT 电源、控制系统、水冷系统、工作台、电控系统等组成 炉体、气氛控制系统、电控系统和水冷系统等组成部分都安装在设备台架上,使整个设备成为一体,炉架下安装有水平调节轮、不但可以自由的拖动,并有调节水平的功能。

1、炉体:为全304不锈钢结构,氩弧焊焊接。炉壳采用双层水冷结构,保证炉壳温度不超过40。炉盖采用前开门结构,炉盖打开方式为手动,并加有锁紧装置,炉盖上设有观察孔,方便观察炉内情况。炉体上安装有进出气口、与水冷机连接的进出水口和安装有连接炉体内浇注装置的进出水管。

2、炉架:由型钢钢板组焊成柜架结构,炉体安置在炉架上。

3、温控系统(选购测温元件时):温控系统是由测温系统,温控仪表组成,炉体上配有红外测温仪,把红外测温仪输出的1-5V信号通过控温仪表转换为温度信号,控温仪表可以控制感应炉的输出功率,这样形成一个闭合回路,可以对炉子的升温进行编程控制,可以进行50段程序控温,控温精度准确,升温速率可调,并可以进行恒温,以方便控制浇铸时的温度控制。



供货范围

序号

产品名称

生产厂家

数量

1

炉体系统

南京博蕴通仪器科技有限公司

1 套

2

IGBT 电源

南京博蕴通仪器科技有限公司

1套

3

直联泵

南京博蕴通仪器科技有限公司

1 台

4

扩散泵

成都南光

1 台

5

复合真空计

成都瑞宝

1 台

6

高真空阀门

 川北科技

3件

7

电阻规管

成都瑞宝

1只

8 电离规管 成都瑞宝 1只
9 真空管路 南京博蕴通 1套
10 波纹管 南京博蕴通 1条

11

汇流水管

南京博蕴通仪器科技有限公司

1 套

12

二次加料器

南京博蕴通仪器科技有限公司

1套

13

感应线圈

南京博蕴通仪器科技有限公司

1 套

14

旋转电极

南京博蕴通仪器科技有限公司

1 套

15

石墨坩埚

南京博蕴通仪器科技有限公司

1 套

16

锆石英保护套

南京博蕴通仪器科技有限公司

1只

17

说明书

南京博蕴通仪器科技有限公司

1本

18

高温手套

南京博蕴通仪器科技有限公司

1副



序号

产品名称

生产厂家

数量

1

分子泵系统

中科科仪

1 套

2

电动升降热电偶

南京博蕴通仪器科技有限公司

1套

3

红外测温仪

日本千野或美国雷泰

1 台

4

冷水机

南京博蕴通仪器科技有限公司

1 台

5

旋转观察窗

南京博蕴通仪器科技有限公司

1 套

6

扒渣系统

南京博蕴通仪器科技有限公司

1套

7

真空取料装置

南京博蕴通仪器科技有限公司

1套

8 搅拌系统 南京博蕴通仪器科技有限公司 1套

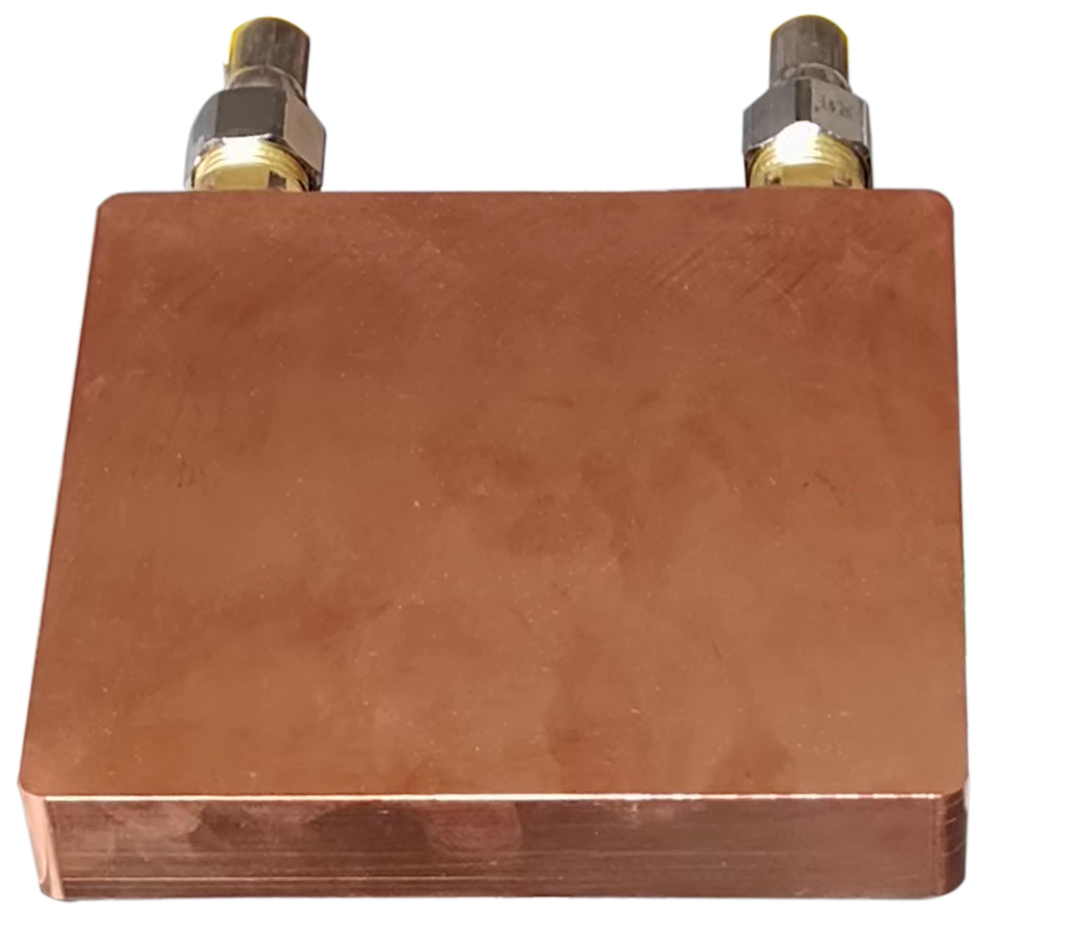

9 水冷铜模 南京博蕴通仪器科技有限公司 1套
10 圆形铜模 南京博蕴通仪器科技有限公司 1条

11

钼搅拌桨

南京博蕴通仪器科技有限公司

1 只

12

钨坩埚

南京博蕴通仪器科技有限公司

1只

13

氧化镁坩埚

南京博蕴通仪器科技有限公司

1 只

14

氮化硼坩埚

南京博蕴通仪器科技有限公司

1 只

15

石墨漏斗

南京博蕴通仪器科技有限公司

1 套
