1700度管式炉急冷急热管式炉

  • 20200409-32.JPG
  • 20200409-41.JPG
  • 20200409-31.JPG
  • 技术参数
  • 详细描述
  • 视频展示
  • 标准配置
  • 选配件

 详细技术参数

 型号

TL1700-I

功率

5KW

 炉管尺寸

(OD)(mm)

高纯刚玉管:40*1400mm(管径可选)



外形尺寸 1600X600X850(mm)

电源电压

220V

相数

单相

加热元件

1800型硅钼棒
控温方式

采用宇电程序控温仪表(标配)

1、50段程序控温智能PID调节。

2、具有过温保护 断偶保护过温或断偶时电炉加热电路自动切断,,(当电炉温度超过1720度或热电偶烧断时,主电路上的交流继电器会自动断开,主电路断开,面板上ON灯熄灭,OFF灯亮,有限的保护电炉)。

3、带有485 通讯接口(选购软件时标配)

4、具有断电保护功能,即断电后再给电启动炉子时、程序不是从起始温度开始升、而是从断电时炉温开始升。

5、仪表具有温度自整定的功能

(更换进口仪表,需要另外付费,选购)



FP93控温仪表(日本岛电)               欧陆仪表                                  触摸屏仪表

炉膛材料

  1、炉膛材料,采用优质氧化铝多晶纤维

  2、内炉膛表面涂有进口1800度高温氧化铝涂层,可以提高放射率,使温场更加均衡。

左侧法兰



炉管左侧安装水冷法兰,法兰上开两个可密封的口,一个插入热电偶,另一个插入进气刚玉管,此刚玉管伸到物料处,可以使气体直接吹到物料上。

右侧法兰

右侧法兰采用JO密封圈密封,刚玉管左右移动时,也能密封的很好。因为JO密封是一种动密封,无论刚玉管怎么移动,都能密封的很好。

技术方案



通过推拉坩埚,来实现物料急冷急热,可做快速升温炉使用,可在空气、真空、气氛保护下操作

控制精度

 +/- 1 ℃

触发器

移相触发

电器

浙江正泰

可控硅

106/16E 德国西门康

最高温度

 1700 ℃

额定温度

 1650 ℃

升温速率

 ≤20 ℃/ Min (可根据要求修改)

推荐升温速率

≤10  ℃/ Min

热电偶型号

B型

加热段长度

300mm

温度曲线

四周表面温度

≤45℃

温度校准(选配)

定期对管式炉进行温度校准,可保持炉温的准确性和均匀性。您可以在本公司选购一套简单的校准工具,辅助您完成这项工作,完整的校准套件包括标准热电偶,温度校准仪,补偿导线



真空系统

(选购)



    1、单级泵 TW-1.5A                 2、 双级泵                3、 VS-0.1真空系统





   4、 VS高真空系统                     5、 恒压泵             6、英国PCG550(INFICON)电容真空计

1、一般粗略抽真空、把炉管里面的气体赶出来用:TW-1.5A单级泵即可。

2、双级真空泵能够把管式炉炉管的真空度抽到10Pa左右。

3、VS-0.1真空系统能够把管式炉炉管内的真空度抽到0.1Pa(并配带有电阻真空计显示)。

4、VS高真空系统(该系统是由分子和机械泵组成)能够把管式炉炉管内的真空度抽到10-3 Pa。

5、恒压泵(该系统可以把管内压力控制在-100.0KPa~100.0KPa)。

6、英国(INFICON)电容真空计(测量范围3.8x10-5 -1125 Torr、可检测各种气体,包括混合气体,测量精确、重复性好、可选防腐类型PCG554)



7、您可在本公司选购一个冷的真空阱,以避免对真空泵造成污染、

    冷阱

供气系统

(选购)



              1、鼓泡器                   2、质量流量计供气系统                  3、液态蒸发器

管式炉安装操作说明(点击进入)

钢瓶减压阀的规格选择注意事项、管式炉安装操作说明(点击进入)

 质保期

一年保修,终身技术支持

特别提示:1.耗材部分如加热元件,炉管,样品坩埚等不在保修期内。

2.因使用腐蚀性气体和酸性气体造成的损害不在保修范围内。

注意事项

1.炉管内气压不可高于0.02MPa

2.由于气瓶内部气压较高,所以向炉管内通入气体时,气瓶上必须安装减压阀,为了确保安全,建议使用压力低于0.02MPa

3.当使用的炉管为刚玉管时,炉体温度高于1500℃时,炉管内不可处于真空状态,炉管内的气压需和大气压相当

4.进入炉管的气体流量需小于200SCCM,以避免冷的气流对热炉管的冲击

5.对于样品加热的实验,不建议关闭炉管法兰端的抽气阀和进气阀使用。若需要关闭气阀对样品加热,则需时刻关注压力表的示数,若气压表示数大于0.02MPa,必须立刻打开排气阀,以防意外发生(如炉 管破裂,法兰飞出等)

6.不要在氧化铝管中使用石墨坩埚

7.MoSi2加热元件不得长时间在在低温下(400℃-700℃)使用,否则将可能损坏加热元件



1、加热元件





(1)、硅钼棒的热端粗度D1为7mm、一般厂家采用的6MM、加热端粗、不容易弯曲、棒子的表面负荷低,使用寿命长。

(2)、采用的是热弯技术,电阻均匀,使用寿命长

(3)、Lu冷端长度为210mm, 400X300X300炉子为260 ,一般厂家采用180mm, 冷端长炉顶温度低。

(4)、硅钼棒表面氧化非晶膜致密,能够比较好的保护硅钼棒。



2、安装有空气开关和漏电保护器:

当电路过流或漏电时,空开会自动断开。



3、可以与电脑连接

该炉配有通讯接口和软件,可以直接通过电脑控制炉子的各个参数,并能从电脑上观察到炉子上PV和SV温度值和仪表的运行情况,炉子的实际升温曲线电脑会实时绘出,并能把每个时刻的温度数据保存起来,随时可以调出





4、炉膛





      进口炉膛           VS               国产炉膛

1、真空吸滤成型的优质高纯氧化铝多晶纤维固化炉膛。

2、采用日本技术成型。

3、该炉膛不掉粉、材料保温性能好、反射率高、温场均衡,抗热涨冷缩能力强



5、可选UL认证电气板 (全部通过UL认证的进口电器)





6、触发器

    VS

    软启动限流触发器            大部分厂家使用

                        的非限流厦门博特触发器

1、移相触发(带软启动和限流功能)

2、限流功能:无论怎么样设置升温速率,我们电炉的二次电流始终被限制在170A以内,有效的保护了设备。由于采用限流功能,高温下可开炉门。如果您使用的电炉需要在升温过程中对炉子的升温速率进行限制(例如:规定在1400℃后不得超过3℃/min等)即采用非限流触发器。升温速率设置错误或者升温速率过快、这时电流会非常大,设备会跳闸或烧坏。

3、软启动功能:开机时电流会慢慢增大,对加热元件的冲击较小,有利于加热元件寿命的延长

4、保护功能:如果电流超过限制电流、触发器会自动切断触发功能以切断电流保护电炉。



7、UL认证变压器



1、变压器电缆为纯铜
2、变压器声音小
3、变压器温身低

8、多款可供选择的各种法兰 (直径从25到250mm)



铰链式法兰(选购)       可以接电阻真空计和KF25波纹管的法兰(选购)    水冷法兰(选购)





9、认证





10、底脚



11、氧化铝炉塞



12、不锈钢支撑架













描叙

数量


TL1700管式炉

1 台

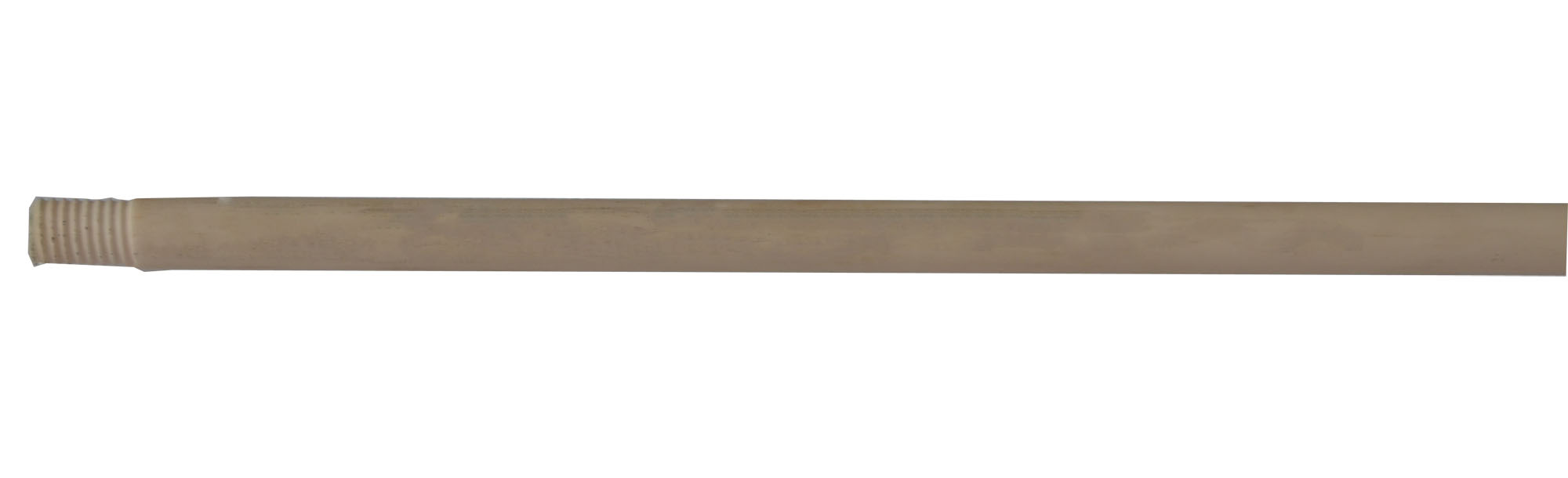

刚玉管

1根

不锈钢法兰

1 套



不锈钢炉钩

1根

高温手套

1 付

氧化铝坩埚

1 个

COM转USB接口(选配)

1 套

说明书

1 份

软件(选配)

1 份





供气系统

质子流量计供气系统

浮子流量计供气系统





抽气系统





真空泵

双极泵



TW-1.5A

FX-16

德国普发分子泵

电阻真空计

电阻真空计

复合真空计

波纹管

KF25

KF40

真空挡板阀

KF25

KF40

KF卡套

KF25

KF40

KF三通

KF25
