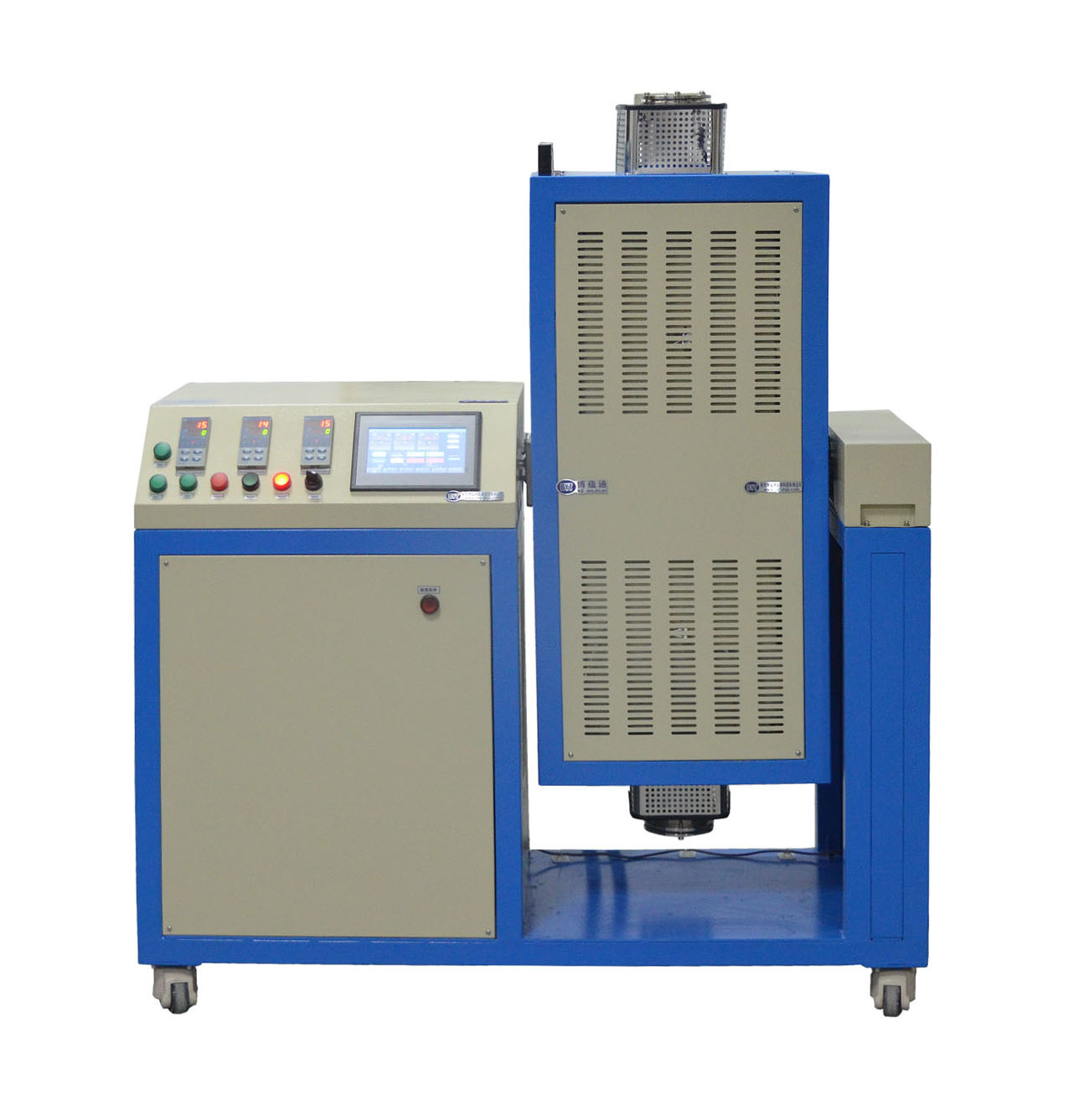

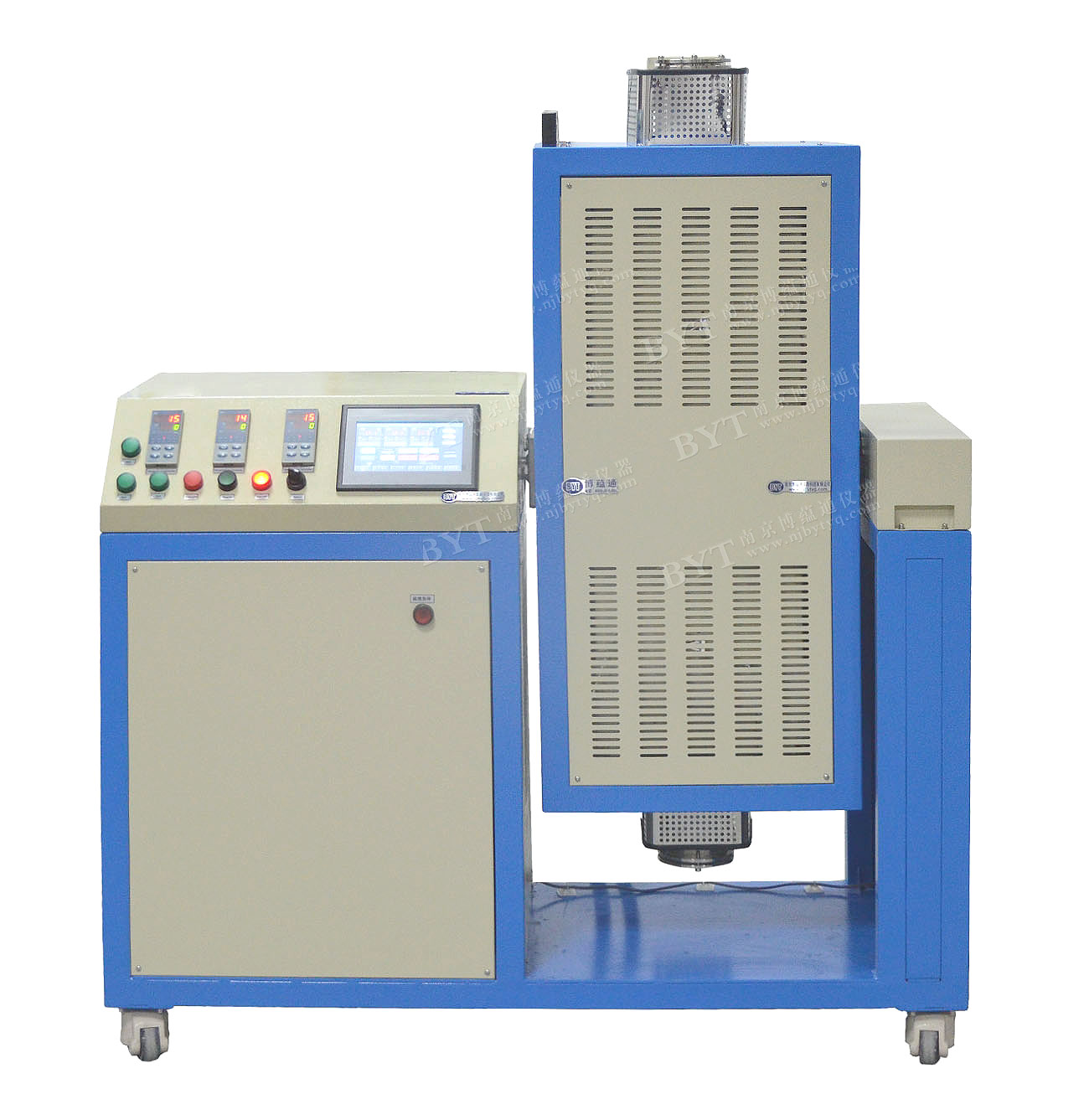

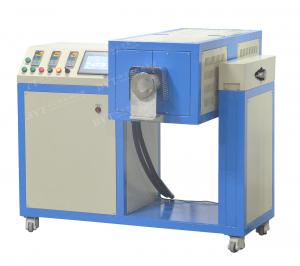

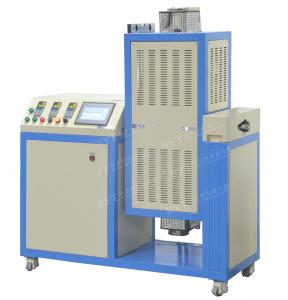

1200度三温区摇摆炉

  • 20210205-2.JPG
  • 20210205-3.JPG
  • 技术参数
  • 详细描述
  • 视频展示
  • 标准配置
  • 选配件

本设备是一款管式摇摆炉,最高温度可达1200℃,30段可编程精密温度控制器,可根据不同的客户需求来设定升降温程序,控温精度±1℃,设备可设定取放料工位(如垂直取放料),并设定摇摆起始工位(如横向作为起始工位),可实现液晶屏一键归位,速度范围为0-30次/min,倾斜角度可达±30度。内置310不锈钢防护管,可很好的在石英样管出现特殊情况爆管的时候起到保护作用。可通过摇摆提高熔体均匀性、细化晶粒,广泛应用于热电材料制备工艺中。

 详细技术参数

型号

TL1200-1200-1200-I

  TL1200-1200-1200-II

TL1200-1200-1200-III

功率

5.4KW

   5.4KW

5.4KW

炉管尺寸(OD)(mm)

高纯石英管:60/80/100*1300mm(管径可选)

两边各放置一个炉塞,炉塞可以阻挡炉管中心的热辐射,必须在加热前放置在炉膛的正确位置

电源电压

220V

相数

单相

加热元件

国产优质电阻丝(可选配Kanthal  A1进口 电阻丝)     点击进入资料下载

控温方式

采用宇电程序控温仪表(标配)

1、30段程序控温智能PID调节。

2、具有过温保护 断偶保护过温或断偶时电炉加热电路自动切断,(当电炉温度超过1200度或热电偶烧断时,主电路上的交流继电器会自动断开,主电路断开,面板上ON灯熄灭,OFF灯亮,有限的保护电炉)。

3、带有485 通讯接口(选购软件时标配)

4、具有断电保护功能,即断电后再给电启动炉子时、程序不是从起始温度开始升、而是从断电时炉温开始升。

5、仪表具有温度自整定的功能

(更换进口仪表,需要另外付费,选购)



FP93控温仪表(日本岛电)               欧陆仪表                                  触摸屏仪表

摇摆工艺

内置PLC智能软件,轻松控制设备摇摆工艺,人机画面友好,便于操作

炉膛材料

1、真空吸滤成型的优质高纯氧化铝多晶纤维固化炉膛。

2、采用日本技术成型,不掉渣,保温好

3、炉膛里电阻丝的间距和节距全部按日本成熟的热工技术布置、经过热工软件模拟温场

阀门和法兰



控制精度

 +/- 1 ℃

触发器

移相触发

电器

浙江正泰

可控硅

106/16E 德国西门康

第一、二、三温区最高温度

 1200 ℃

第一、二、三温区额定温度

 1100 ℃

升温速率

 ≤30 ℃/ Min (可根据要求修改)

推荐升温速率

≤15  ℃/ Min

热电偶型号

第一温区 K型         第温区 K型           第三温区 K型

 第一、二、三温区加热段长度

205+205+205mm

 第一、二、三温区恒温段长度

450-500mm

温度校准(选配)

定期对管式炉进行温度校准,可保持炉温的准确性和均匀性。您可以在本公司选购一套简单的校准工具,辅助您完成这项工作,完整的校准套件包括标准热电偶,温度校准仪,补偿导线



四周表面温度

≤45℃

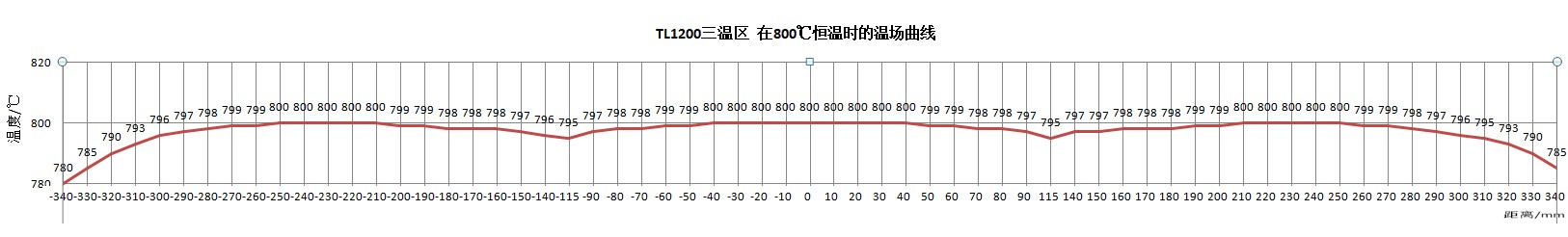

温场曲线

开盖保护系统

当炉盖打开时继电器会自动切断主电源,有效地保证使用者的安全

真空系统

(选购)



    1、单级泵 TW-1.5A                     2、 双级泵 VRD/VDR系列               3、 VS-0.1真空系统





   4、 VS高真空系统                     5、 恒压泵             6、英国PCG550(INFICON)电容真空计

1、一般粗略抽真空、把炉管里面的气体赶出来用:TW-1.5A单级泵即可。

2、双级真空泵能够把管式炉炉管的真空度抽到10Pa左右。

3、VS-0.1真空系统能够把管式炉炉管内的真空度抽到0.1Pa(并配带有电阻真空计显示)。

4、VS高真空系统(该系统是由分子和机械泵组成)能够把管式炉炉管内的真空度抽到10-3 Pa。

5、恒压泵(该系统可以把管内压力控制在-100.0KPa~100.0KPa)。

6、英国(INFICON)电容真空计(测量范围3.8x10-5 -1125 Torr、可检测各种气体,包括混合气体,测量精确、重复性好、可选防腐类型PCG554)



供气系统

(选购)



              1、鼓泡器                   2、质量流量计供气系统                3、液态蒸发器

管式炉安装操作说明(点击进入)

钢瓶减压阀的规格选择注意事项、管式炉安装操作说明(点击进入)

质保期

一年保修,终身技术支持

特别提示:1.耗材部分如加热元件,石英管,样品坩埚等不在保修期内。

2.因使用腐蚀性气体和酸性气体造成的损害不在保修范围内。

 注意事项

1.炉管内气压不可高于0.02MPa

2.由于气瓶内部气压较高,所以向炉管内通入气体时,气瓶上必须安装减压阀,为了确保安全,建议使用压力低于0.02MPa

3.当炉体温度高于1000℃时,炉管内不可处于真空状态,炉管内的气压需和大气压相当

4.进入炉管的气体流量需小于200SCCM,以避免冷的气流对热炉管的冲击

5.对于样品加热的实验,不建议关闭炉管法兰端的抽气阀和进气阀使用。若需要关闭气阀对样品加热,则需时刻关注压力表的示数,若气压表示数大于0.02MPa,必须立刻打开排气阀,以防意外发生(如炉 管破裂,法兰飞出等)





1、 电阻丝





      电阻丝 原丝                                 电阻丝炉膛



(1)、表面温度高可达1420

(2)、表面为不锈钢色、不会生锈,使用时间再长都不会掉渣。

(3)、电阻均衡、温场均衡性好



     电阻丝 电阻均匀 、 发热量均衡

           温场效果好



2、安装有空气开关和漏电保护器:

当电路过流或漏电时,空开会自动断开。



3、可以与电脑连接

该炉配有通讯接口和软件,可以直接通过电脑控制炉子的各个参数,并能从电脑上观察到炉子上PV和SV温度值和仪表的运行情况,炉子的实际升温曲线电脑会实时绘出,并能把每个时刻的温度数据保存起来,随时可以调出





4、炉膛





1、真空吸滤成型的优质高纯氧化铝多晶纤维固化炉膛。

2、采用日本技术成型。

3、炉膛里电阻丝的间距和节距全部按日本成熟的热工技术布置、经过热工软件模拟温场

4、采用4周加热,温场更加均衡



5、可选UL认证电气板 (全部通过UL认证的进口电器)





6、认证





7、底脚

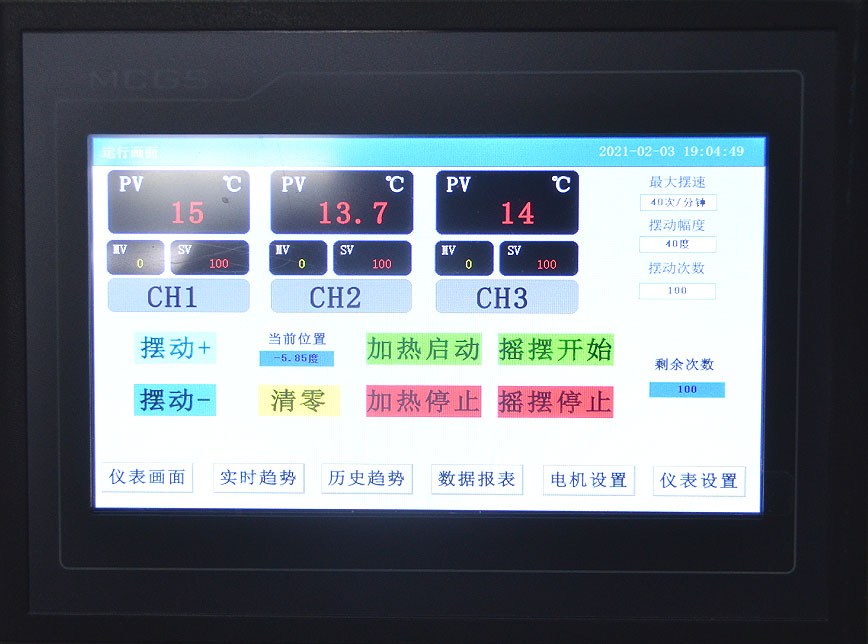

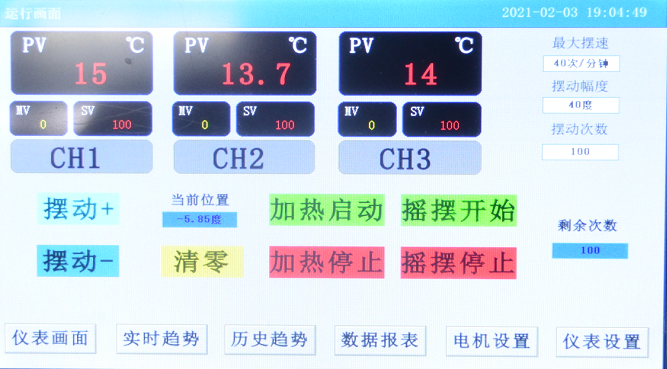

8、7英寸高清液晶屏

内置PLC程序,智能控制设备运行,友好的人机画面,便于操作

















描述

数量


摇摆炉炉

1 台

石英管

1根



不锈钢法兰

1套

不锈钢炉钩

1 根

氧化铝炉塞

2个

高温手套

1 付

K型热电偶       3个

COM转USB接口(选配)

1 套

说明书

1 份

软件(选配)

1 份





供气系统

质子流量计供气系统

浮子流量计供气系统





抽气系统

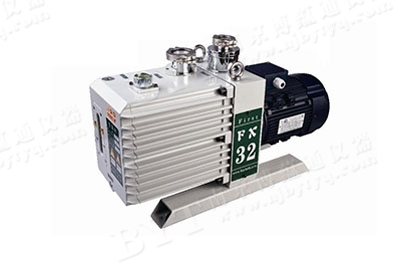

真空泵

双极泵



TW-1.5A

FX-16

德国普发分子泵

电阻真空计

电阻真空计

复合真空计

波纹管

KF25

KF40

真空挡板阀

KF25

KF40

KF卡套

KF25

KF40

KF三通

KF25
