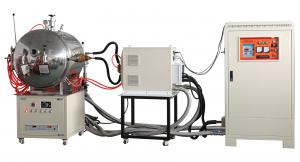

10公斤真空悬浮熔炼炉

VLF真空悬浮熔炼炉

型号

VLF-10000

最大熔炼重量（按钛液计算）

            最高加热温度

2200

悬浮电源

最大输入功率

300KW（熔炼钛合金时）不同的材料所需功率不一样

采用电源

IGBT悬浮专用电源

振荡频率

15-30KHZ（频率自动跟踪）

冷却水要求

电源≥0.2MPa              坩埚 ≥0.5MPa

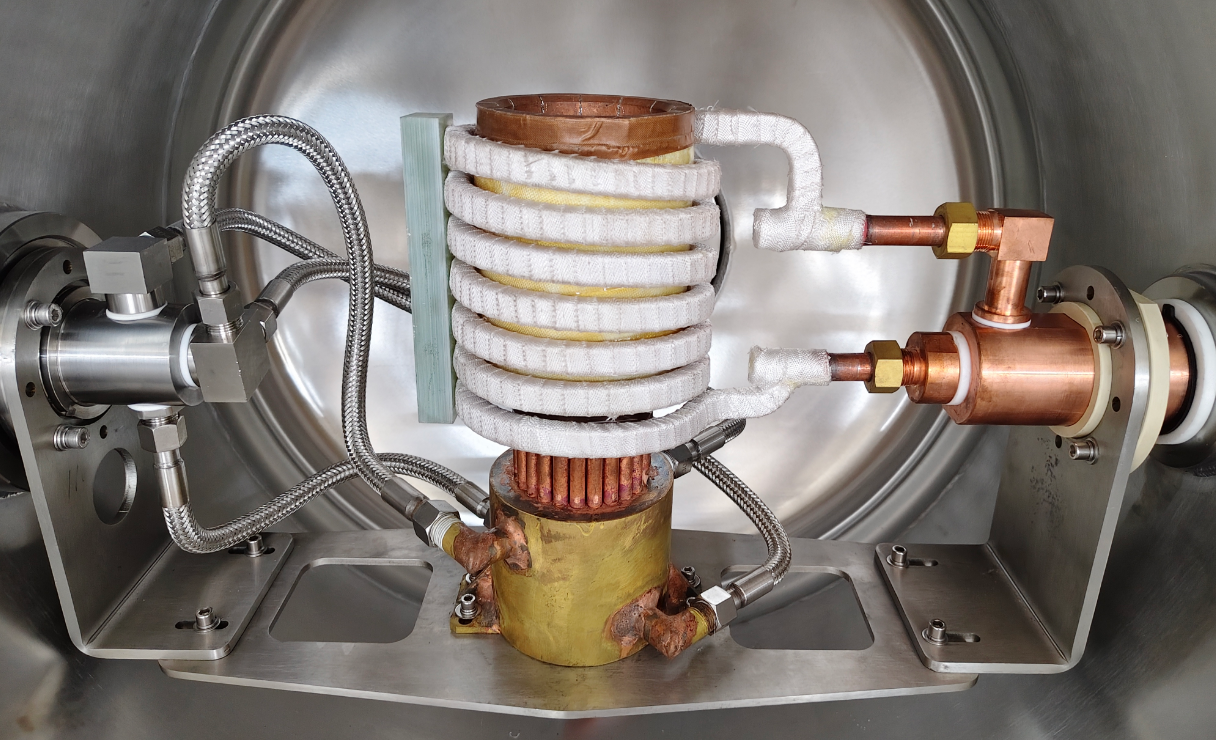

感应线圈

悬浮炉专用线圈

输入电压

三相380V   50 HZ

融化速率

10~15min

坩埚

悬浮专用水冷铜坩埚

坩埚内尺寸

Dia120X220mm

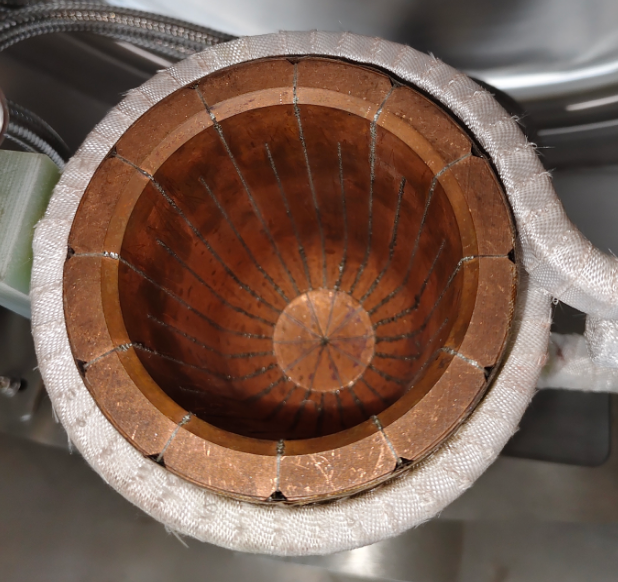

水冷铜坩埚

腔体内尺寸

Dia1000X1000mm

腔体真空度

< 5X10 ^-3Pa（配扩散泵）

< 5X10 ^-4Pa（配分子泵）

断偶保护和显示

有

过温保护

有

 过流保护

有

欠压保护（水压）

有

红外测温仪（选购）

美国进口红外测温仪，特点

1、响应时间快、高精度；

2、可24小时实时连续在线测温、安全、耐用；

3、激光瞄准、稳定性好、尤其适合测量高温小目标；

4、10毫秒的响应时间和±0.3%的重复性精度，保证满足您进行快速、精确测温的要求。

坩埚可倾倒旋转角度

0-110度

真空腔体内是否可接水冷坩埚

 可以

为了在真空熔炼过程中添加各种元素，因此在加料器里装有特制的4格加料器料斗，加料器有盖，能把加料器进行真空密封。在熔炼抽真空之前，把元素预先放在加料器料斗中，在添加元素时借手轮转动加料器料斗，元素便从加料器口流出，流入到熔融金属液面上，避免喷溅

观察窗尺寸

  Dia 90mm

  铜模                     石墨漏斗             方形铜模

真空机组

机组输入电压

380V /220V

波纹管

KF40X1000

真空挡板阀

KF40

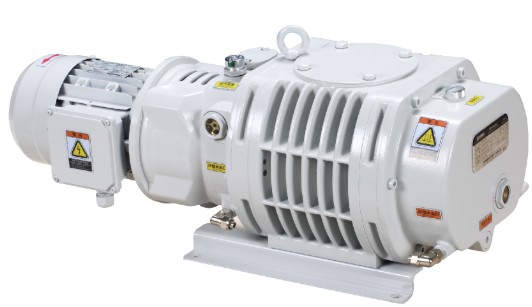

   二级罗茨泵BSJ300L

抽气速率m3/h(L/min)

1000 (16667)

极限压强

4X10^-1Pa

冷却方式

水冷

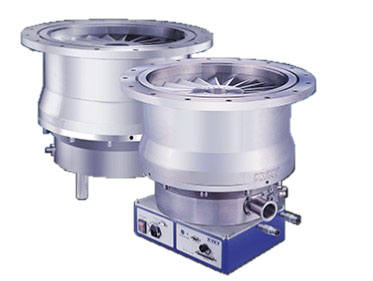

 三级 分子泵

FF-400/5000

 分子泵型号

 FF-400/5000

输入电压

220V 1100W

额定转速

21000RPM

  分子泵进气口法兰

DN400 ISO-K

分子泵抽气速率L/S（对空气）

5000

分子泵极限压强（Pa)

1×10⁻⁷ Pa

冷却方式

 水冷

冷却水压（MPa）

 0.1-0.2

冷却水温度

<25℃

环境温度

0~40℃

建议启动压强

<100Pa

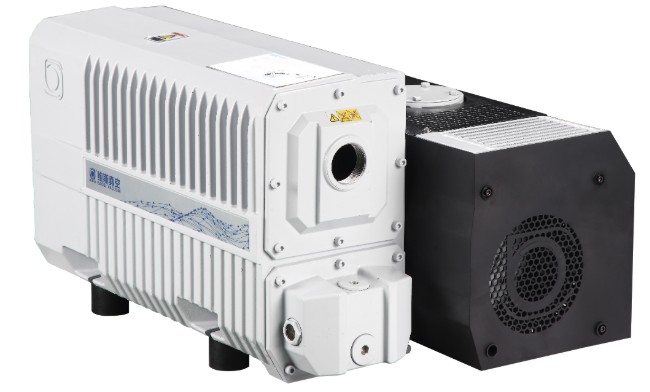

      前级真空泵SRV-300B

功率

5.5KW

电压

380V

转速

1450rpm

进气口径

G2/VG50

出气口径

G2

前机泵抽气速率m³/h

实际抽速240 m³/h    名义抽速300 m³/h

极限压强

≤ 8pa

三级扩散泵TK400

电压

220V

加热功率

4.8kW

极限真空度（在无泄露时）

进气接口

DN400

注入油量

3.5L

抽气速率（N2）

7500L/S

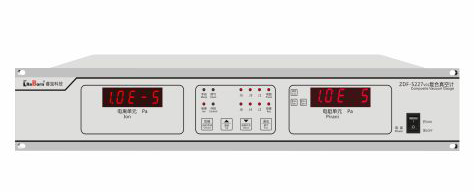

复合真空计

复合真空计型号

ZDF

 电源

 220V   55W

控制精度

± 1%

 真空计测量范围

10^-5 -10 ⁵ Pa

冷水机1

冷水机2
